《2025年中学生世界九年级物理第一学期沪教版54制》

1. 最简单和基本的电路是由电源、导线、用电器和开关四个部分组成.在电路中,电流总是从电源的正极流出,经用电器,最终回到电源负极.

答案： 电源,导线,用电器,开关.正极,用电器,负极.

2. 在连接电路时,一般应从电源的正极开始、顺着电流的方向按实验前设计好的电路图将元件连接起来,最后接到电源的负极.在连接电路时,开关一定要处于断开(选填“闭合”或“断开”)状态,以保护电路.

答案： 正极,电流,负极.断开.

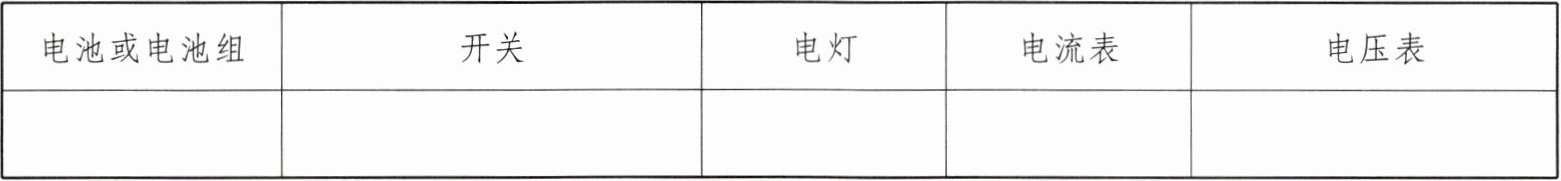

3. 表示实际电路的连接情况,除了可以用形象的实物图表示外,还可以用抽象的电路图表示.请画出下列常见电路元件的符号.

答案：

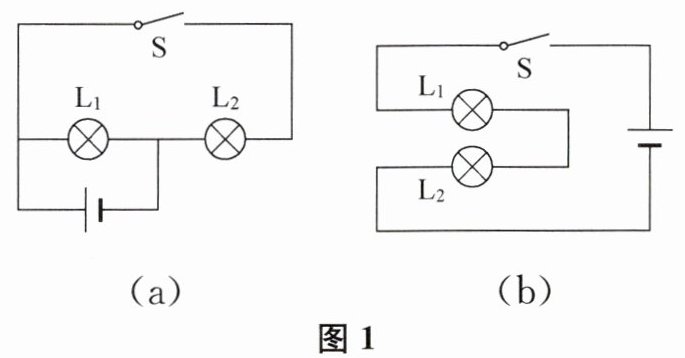

4. 电路最基本的连接方式有两种,如图1所示电路,当开关闭合后,图(a)中灯$L_{1}和L_{2}$是并联的,图(b)中灯$L_{1}和L_{2}$是串联的.图(a)中的开关S控制$L_{2}$,图(b)中的开关S控制整个电路.(后两空均选填“$L_{1}$”、“$L_{2}$”或“整个电路”)

答案： 并联,串联.L₂,整个电路.

5. 串联电路中电流有一条路径,一个开关将控制______(选填“整个”或“部分”)整个电路,各用电器______(选填“能够”或“不能”)不能出现某些工作、某些不工作的情况.

答案： 一,整个,不能.

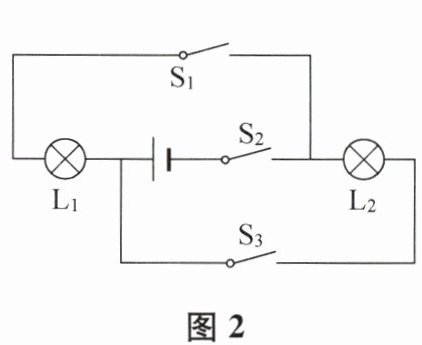

6. 并联电路由干路和支路两个部分组成.如图2所示电路中,只控制$L_{1}$的开关是$S_{1}$,只控制$L_{2}$的开关是$S_{3}$,控制整个电路的开关是$S_{2}$.当$S_{2}$断开、$S_{1}和S_{3}$闭合时,$L_{1}$不发光,$L_{2}$不发光(后两空均选填“发光”或“不发光”).

答案： 干,支.S₁,S₃,S₂.不发光,不发光.
