《2025年中学生世界九年级物理第一学期沪教版54制》

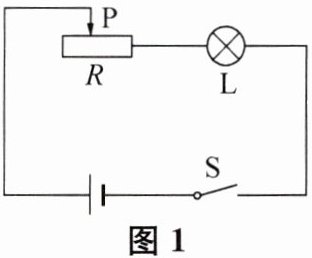

7. 如图1所示电路中,当闭合开关S、滑动变阻器的滑片P向左移动时,则 (C)

A.灯L的额定功率减小,灯变暗
B.灯L的额定功率增大,灯变亮
C.灯L的额定功率不变,灯变暗

D.灯L的额定功率不变,亮度不变

答案： C

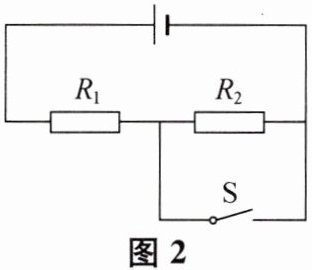

8. 如图2所示电路中,当开关S由断开到闭合时 (B)
A.$ R_{1} $消耗的电功率将变小
B.$ R_{2} $消耗的电功率变为0
C.$ R_{1} 和 R_{2} $消耗的电功率均变小
D.$ R_{1} 和 R_{2} $消耗的电功率均变大

答案： B

9. 某小灯标有“0.3 A”字样,当两端的电压为2 V时,通过的电流为0.2 A;当两端的电压为3 V时,通过的电流为0.28 A.以下判断中正确的是 (D)
A.小灯发光时灯丝的电阻值保持不变
B.小灯的额定功率小于0.4 W
C.小灯的额定功率在0.4~0.9 W之间
D.小灯的额定功率大于0.9 W

答案： D

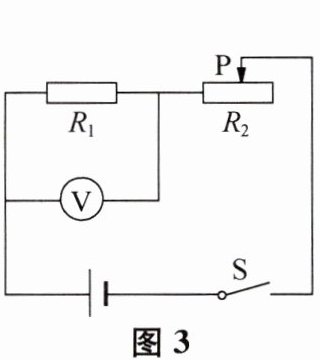

1. 在图3所示的电路中,电源电压保持不变.闭合开关S后,移动变阻器滑片P的过程中,当电压表V的示数分别为$ U_{0} $、$ 8U_{0} $时,变阻器$ R_{2} $消耗的电功率恰好相等,则该电路电源的电压为$9U_{0}$.

答案： $9U_{0}.$

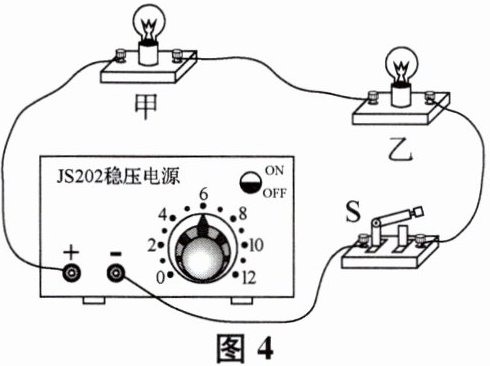

2. 甲、乙两个小灯分别标有“3 V 1 W”、“3 V 2 W”字样,将两个小灯串联后接到电压连续可调的稳压电源两端,如图4所示.闭合开关S后 (C)

A.将电压调至3 V时两小灯均正常发光
B.将电压调至6 V时两小灯均正常发光
C.适当调节电压一定能使甲灯正常发光
D.适当调节电压一定能使乙灯正常发光

答案： C
