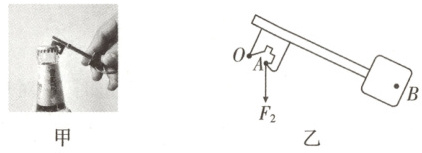

11. 如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F₂是A点受到的阻力。在图乙中画出作用在B点的最小动力F₁及其力臂l₁。

答案：
如图所示.

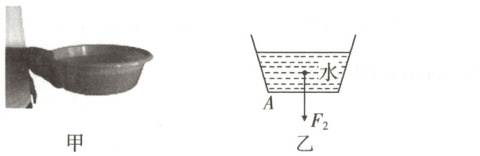

12. 图甲中，用手端起一小盆水时，可将水盆看作杠杆，水盆简化为如图乙所示。请在图乙中确定水盆旋转的支点O，并作出最小动力F₁、动力臂l₁和阻力臂l₂。

答案：
如图所示

13. 手机自拍已成为一种时尚。如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在图中画出力F₁和F₂的力臂l₁和l₂。

答案：
如图所示.

14. (淄博周村期末)如图是一个轻质杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图中画出杠杆所受的阻力F₂和动力的力臂l₁。

答案：
如图所示.

15. 如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。请在图中画出动力F₁、阻力F₂和动力臂l₁。

答案：
如图所示.
