《2025年海淀单元测试AB卷八年级物理下册鲁科版》

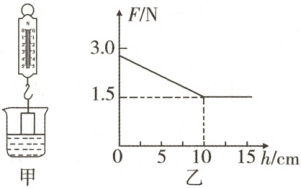

17. 如图甲所示，一个质量为 270 g 的铝块悬挂在弹簧测力计的挂钩上，铝块的下表面刚好接触某未知液体的液面. 将铝块缓慢浸入液体，弹簧测力计的示数随浸入深度的变化如图乙所示. 则铝块浸没时所受的浮力为______ N，液体的密度为______ kg/m³.(g 取 10 N/kg，ρ铝 = 2.7×10³ kg/m³)

答案： 1.2 $1.2×10^{3}$

18.（3分）如图甲所示是雨伞顶面的俯视图，伞面 A 点有一滴雨水，逆时针旋转伞面，雨水离开伞面后的运动轨迹如图中虚线所示，其对应的主视图如图乙所示. 请在图乙中画出：
（1）雨水在 A 点所受重力 G 的示意图.
（2）这滴雨水从 A 点到地面的运动轨迹（用实线表示）.

答案：
如图所示.

19.(8分)如图所示为验证“滑动摩擦力大小跟压力大小有关”的实验.

(1)如图 1，根据二力平衡条件，当弹簧测力计沿水平方向拉着木块做______运动时，木块所受滑动摩擦力的大小等于拉力的大小.
(2)改进实验如图 2 所示，木板 B 放在光滑水平面上，木块 A 放在 B 的上面，A 的右端通过一不可伸长的轻绳固定在竖直墙上. 用大小为 10 N 的水平恒力 F 向左拉动 B，使 B 以 0.2 m/s 的速度向左做匀速运动，此时木块 A 所受摩擦力的方向为水平______(选填“向左”或“向右”)，若增大拉力 F，木板 B 受到的摩擦力将______(选填“变大”“变小”或“不变”).
(3)如图 3 所示，甲、乙两同学拔河，结果甲胜乙负，如果甲拉绳的力为 F甲，乙拉绳的力为 F乙，地面对甲的摩擦力为 f甲，地面对乙的摩擦力为 f乙，则______.
A. F甲 = F乙，f甲 ＞ f乙 B. F甲 ＞ F乙，f甲 ＜ f乙
C. F甲 ＞ F乙，f甲 = f乙 D. F甲 ＞ F乙，f甲 ＞ f乙

答案：
(1)匀速直线
(2)向左 不变
(3)A
