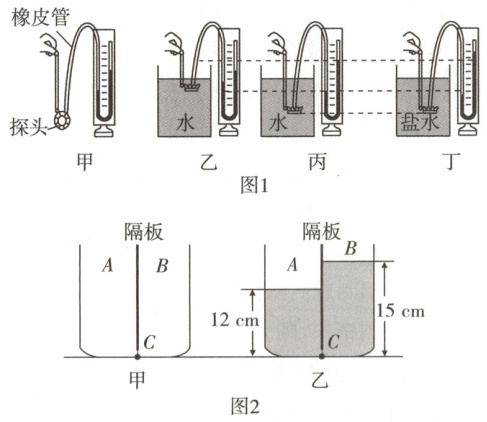

20.(14分)某兴趣小组利用如图1所示器材，探究“液体压强跟哪些因素有关”.

(1)实验前利用 U 形管、橡皮管、扎紧橡皮膜的探头、红墨水等组装成压强计，放在空气中静止后发现 U 形管两边的液面出现如图1甲所示的情景，接下来正确的调节方法是_______(填字母).
A. 将 U 形管右侧高出部分的液体倒出
B. 向 U 形管中继续盛装液体
C. 取下橡皮管，重新进行安装
(2)压强计是通过观察 U 形管两侧液面的_______来显示橡皮膜所受压强大小的仪器.
(3)通过比较图1中_______两个实验，是为了探究液体的压强与液体深度的关系，这种实验方法是_______法，依据得出的结论，拦河大坝要做成_______(选填“上窄下宽”或“上宽下窄”)的形状.
(4)某次实验测得压强计中 U 形管左、右两侧液面的高度差为$8\ cm$，则橡皮管内气体的压强与大气压之差为_______$Pa$.($\rho_{水}=1.0\times10^{3}\ kg/m^{3}$，$g$取$10\ N/kg$)
(5)利用如图2甲的实验器材进行拓展实验：容器中间用隔板分成$A$、$B$两部分，隔板底部有一小圆孔(用$C$表示)，用薄橡皮膜封闭，橡皮膜两侧压强不同时，其形状会发生改变.如图2乙，当在$A$中盛水，测得深度为$12\ cm$，在$B$中盛某种液体，测得深度为$15\ cm$，此时$C$处橡皮膜形状刚好不改变，则$B$中液体密度$\rho_{液}=$_______$kg/m^{3}$.

答案：
(1)C　
(2)高度差　
(3)乙、丙 控制变量　上窄下宽
(4)800　
(5)$0.8\times10^{3}$ ［解析］
(1)图1甲中的U形管相当于一连通器，液体不流动时，两侧的液面高度相同;进行调节时，只需要将橡皮管取下，再重新安装即可.
(2)液体内部压强的大小是通过U形管两侧液面的高度差来判断的，高度差越大说明此时的液体压强越大，采用了转换法.
(3)比较图1中乙、丙实验是控制液体的密度相同，随着液体的深度增加，观察到U形管两侧的液面高度差变大，说明在同种液体内部，液体压强随着深度的增加而增大;体现了控制变量法的应用;因为压强与深度有关，拦河大坝要做成上窄下宽的形状.
(4)橡皮管内气体的压强与大气压强之差为$p = \rho_{水}g\Delta h = 1.0\times10^{3}\ kg/m^{3}\times10\ N/kg\times0.08\ m = 800\ Pa$.
(5)当B中深度为15cm，A中深度为12cm时，橡皮膜形状刚好不改变，则A、B两侧压强相等，所以，$p_{液}=p_{水}$，所以，$\rho_{液}gh_{液}=\rho_{水}gh_{水}$，解得$\rho_{液}=0.8\times10^{3}\ kg/m^{3}$.
