《2025年课时训练九年级物理下册沪粤版》

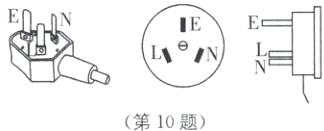

10. 仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示.那么，较长的那根插头E接的是________(填“火线”“零线”或“地线”).你认为这根插头做长点的主要目的是________________________.
　　　　　　　　

答案： 地线　先接通地线(或后断开地线;或确保用电安全)　[解析]地线是用来将电流引入大地的导线;电气设备漏电或电压过高时，电流通过地线进入大地，用字母E表示.三孔插座配合三脚插头使用，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器漏电时使人发生触电事故;三脚插头的第三个脚比另外两个长，这样在插入时，先把用电器外壳与大地接通，拔出时，后把用电器外壳与大地分离，更加安全.

11. 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少.下列有关常见电压值的表述，错误的是(　　　)．
A. 一节干电池的电压是1.5V
B. 家庭电路的电压是220V
C. 手机电池电压是3.7V
D. 对人体安全的电压是36V

答案： D　[解析]根据生活常识可知，每一节新干电池电压是1.5V，家庭电路的电压是220V，目前市场上的手机电池的电压在3.7V左右，对人体安全的电压是不高于36V,故选D.

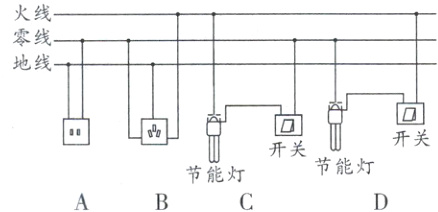

12. 在家庭电路中，插座、螺口节能灯和开关的连接正确的是(　　　)．
　　

答案： B　[解析]插座的正确接法是“左零、右火、上接地”，开关要接在灯泡和火线之间，灯口螺旋套接在零线上,灯口内的金属弹片接火线，故A、C、D错误，B 正确.

13. 小科在学习了《家庭用电》的知识后设计了一个如图所示的电路，下列相关说法中正确的是(　　　)．
　　　　　　
A. 电路中甲、丁串联
B. 电路中丙连接方式不正确
C. 闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路
D. 用测电笔检测丙插座的两孔时，测电笔氖管都能发光

答案： B　[解析]由题图可知，电路中灯泡甲、乙和插座丁并联，故A错误;双孔插座的接法是“左零右火”，而图中插座丙接法为“左火右零”，且与灯泡乙串联，当闭合开关S₁、S₂时，灯泡乙不发光，故B正确，C错误;当测电笔与插座的左孔接触时，接触火线，氖管发光，当测电笔与插座的右孔接触时，不接触火线，氖管不发光，故D错误.

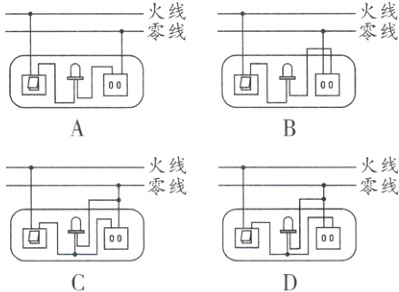

14. 有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作.下图既能满足控制要求，又符合安全用电原则的是(　　　)．
　　　　　　　　

答案： D　[解析]开关闭合时插线板上的指示灯会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联;如果两者并联，开关应该在干路上;如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故只有D正确.

15. 家庭电路中，下列操作符合要求的是(　　　)．
A. 输电线进户后，应先接电能表
B. 家庭电路的开关，接在零线或火线上都可以
C. 使用测电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D. 空气开关跳闸后，应立即合上

答案： A　[解析]输电线进户后应先接电能表，A符合要求;开关接在零线上时，断开开关后，与其串联的用电器仍带电，易发生触电事故，B不符合要求;使用测电笔时，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故C不符合要求;空气开关跳闸后，应检查故障，故障排除后再合上开关，故D不符合要求.

16. 电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故.下列选项中符合安全用电要求的是(　　　)．
A. 电灯的开关可接在零线上
B. 可用湿手接触照明电路中的开关
C. 使用测电笔时，手不能接触测电笔的任何金属体
D. 有金属外壳的家用电器，金属外壳必须接地

答案： D[解析]控制电灯的开关若接在零线上，断开开关后，电灯处仍带电，容易发生触电事故，故A不符合安全用电要求;水容易导电，用湿手接触照明电路的开关，会发生触电事故，故B不符合安全用电要求;使用测电笔时，手要接触笔尾金属体，这样测电笔才能正常工作，但不能接触笔尖的金属电极，故C不符合安全用电要求;有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，危及人身安全，故D符合安全用电的要求.
