1 电磁继电器是电铃、电话和自动控制电路装置的重要部件，其实质是由电磁铁控制的________，在电路中起着类似于________的作用.从原理上分析，电磁继电器由控制电路和工作电路组成，控制电路是由________、________和开关组成；工作电路是由________、________和电磁继电器的________部分组成.

答案： 开关 开关 电磁铁 低压电源 用电器 高压电源 触点

2 如图所示的电磁继电器，能通过低压控制电路间接地控制高压工作电路，下列说法正确的是(　　　).
　　　　　

A. 连有电动机的是低压控制电路
B. 电磁继电器实际上是一个由电磁铁控制电路通断的开关
C. 利用电磁继电器主要是节约用电
D. 利用电磁继电器主要是为了操作方便

答案： B [解析]电磁继电器是用低压控制电路间接地控制高压工作电路的装置，它实际上是一个间接控制的开关，连有电动机的电路是高压工作电路. 利用电磁继电器，主要是为了操作安全.

3 如图所示是温度自动报警器的原理图，它运用了许多物理知识，以下说法中错误的是(　　　).
　　　　　

A. 温度计中的水银是导体
B. 温度计是根据液体热胀冷缩的性质工作的
C. 报警器中的电磁铁运用了电流的热效应
D. 电磁继电器是一种电路开关

答案： C

4 如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整.要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转.
　　　　　　　　

答案：
如图所示

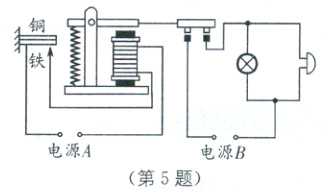

5 如图所示是火警自动报警原理图，发生火警时，将会发生下列变化.(a)温度升高，使双层金属片弯曲；(b)接通触点使工作电路中有电流通过；(c)电磁铁有磁性；(d)衔铁被吸下；(e)接通触点使控制电路中有电流通过；(f)电灯亮，电铃响，发出警报.这些变化的正确顺序是(　　　).
　　　　　　　　

A. (a)(b)(c)(d)(e)(f)
B. (a)(e)(c)(d)(b)(f)
C. (a)(b)(d)(c)(e)(f)
D. (a)(e)(d)(c)(b)(f)

答案： B

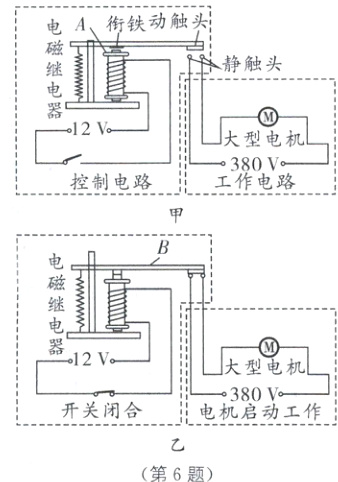

6 电磁铁制成的“电磁继电器”通常应用于控制电器电路，如图甲、乙所示，它可以使工人通过对低电压、弱电流控制电路的操作，实现对高电压、强电流工作电路的控制.从电磁继电器的工作原理分析，静触头组合相当于一个________，A是一个________，B的实质是一个________(以上均填写物理名称).工人通过“控制电路”间接地控制“工作电路”，主要目的是________________________.
　　　　

答案： 开关 电磁铁 杠杆 由电磁铁控制工作电路通断，防止高压的危险
