《2025年课时训练九年级物理下册沪粤版》

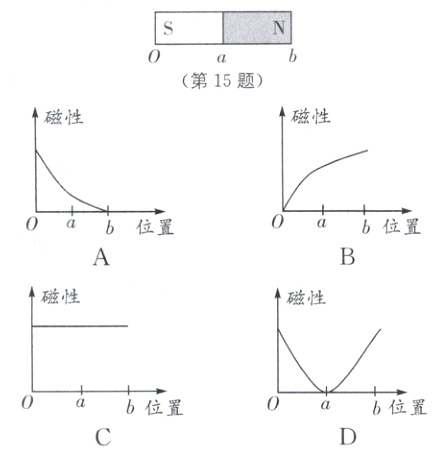

15 如图所示，一根条形磁体，左端为S极，右端为N极，下列图像表示沿磁铁表面从O点经a点移动到b点的过程中磁性强弱变化情况，其中正确的是( ).

答案： D [解析]条形磁体外部两极处磁性最强，中间磁性最弱，所以从左端到右端，磁性先变弱再变强.故A、B、C错误,D正确.

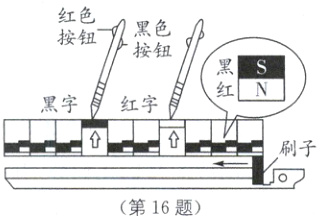

16 如图所示是一种涂鸦神器画板的原理.将磁石粉浸没在悬浮液里，当按下磁性写字笔其中一个按钮时，笔尖磁体为S极，可以写出________色的字. 擦去字迹时，只需将刷子左右移动即可，刷子可以用________（填“不易磁化”或“易磁化”）的材料制成.

答案： 红　易磁化　[解析]根据磁极间的相互作用规律，可知当按下磁性写字笔其中一个按钮时，笔尖磁体为S极，吸引N极，可以写出红色的字;刷子是由磁性材料制成的，所以左右移动可以将上面的磁体吸下来，从而擦去字迹，所以应该用易磁化的材料制成.

17 关于指南针和磁场，下列说法中正确的是( ).
A. 指南针最早由欧洲传入中国
B. 地球的地理两极与地磁场两极完全重合
C. 地球周围存在磁场，因此指南针能指示方向
D. 信鸽是靠在其身上绑上小磁针来导航的

答案： C　[解析]指南针是中国四大发明之一，A错误;地磁南北极和地理南北极并不重合，地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，B错误;指南针静止时总是一端指南，一端指北，是因为受到了地磁场的作用，C正确;信鸽通过辨别地磁场的强弱变化来定向，能从千里之外飞回家，D错误.

18 在如图所示的电路中，根据通电螺线管内部的小磁针静止时的指向可知( ).

A. a端是通电螺线管的N极，c端是电源正极
B. b端是通电螺线管的N极，d端是电源正极
C. a端是通电螺线管的N极，c端是电源负极
D. b端是通电螺线管的N极，d端是电源负极

答案： A　[解析]通电螺线管内部的小磁针静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，所以通电螺线管的a端是N极.根据右手螺旋定则，可知螺线管中的电流从左侧流进、右侧流出，所以电源的c端为正极，d端为负极，故B、C、D错误，A正确.故选A.

19 如图所示的电路中，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是( ).

A. 电磁铁的上端为S极
B. 电磁铁周围存在磁感线
C. 将滑动变阻器的滑片P向右滑动，电磁铁的磁性减弱
D. 将滑动变阻器的滑片P向左滑动，电磁铁的磁极会对调

答案： C　[解析]根据右手螺旋定则可知，电磁铁的上端为N极，故A错误;电磁铁周围存在磁场，但没有磁感线，磁感线是为了描述磁场的性质而引入的曲线，实际并不存在，故B错误;将滑动变阻器的滑片向右滑动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性减弱，故C 正确;电磁铁的磁极与电流的大小无关，所以移动滑片时，磁极不会对调，故D错误.

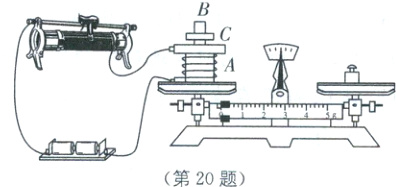

20 如图所示，A为电磁铁，B为铁芯，C为套在铁芯B上的绝缘磁环. 现将A、B、C放置在天平的左盘上，当A中通有电流I时，C悬浮在空中，天平保持平衡. 当增大A中电流时，绝缘磁环C将向上运动. 在绝缘磁环C上升到最高点的过程中，若不考虑摩擦及空气阻力，则C在最高点时是否受力平衡________（填“是”或“否”），该过程中天平的左盘运动情况是________（填字母）.

答案： 否　B　[解析]开始时天平平衡说明天平两侧所受力相同;当增大A中电流时，电磁铁磁性增强，磁环上升开始运动，磁环受到的向上的磁力增大，根据力的相互性可知，A所受磁力也应增大，故左盘所受力变大，天平左盘下降;而由于磁环离电磁铁变远，磁环所受向上的力将减小，则A所受力也将会减小，故左盘受力减小，天平左盘上升，故在C上升到最高点的过程中，天平左盘应先下降后上升，故B正确;由以上分析可知，若不考虑摩擦及空气阻力，C先加速上升，当到达受力平衡位置时，由于惯性继续升高，到达最高点，然后再下降，最终停在平衡位置，则C 在最高点时受力不平衡.
