《2025年课时训练九年级物理下册沪粤版》

9 如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断.用测电笔测试灯头的两端C、D处，发现这两处都能使测电笔的氖管发光，再用测电笔测试B处，氖管不发光.若电路中只有一处故障，则(　　　).

A. AC段某处断路
B. BD段某处断路
C. 电灯L断路
D. 电灯L短路　　　　　　　　　　　

答案： B [解析]AC 段某处断路时，则测电笔接触 C、D 点时氖管均不发光，故 A 错误；BD 段某处断路时，则测电笔接触 C、D 点时氖管发光，接触 B 点时不发光，故 B 正确；若电灯 L 断路，则测电笔接触 D 点时氖管不发光，故 C 错误；若电灯 L 短路，则电路短路，电路中电流过大，保险丝会熔断，与题意不符，故 D 错误.

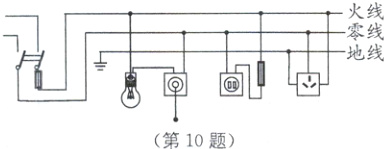

10 如图所示的家庭电路中，有两个器件连接错误，它们是(　　　).
　　　
A. 闸刀开关和带开关的灯泡
B. 带开关的灯泡和带熔丝的双孔插座
C. 带开关的灯泡和三孔插座
D. 闸刀开关和三孔插座

答案： C

11 如图所示的三孔插座，与孔1相连的是(　　　).

A. 零线
B. 火线
C. 地线
D. 以上三种线都可以　　　　　　　　　　　　　　　　

答案： C

12 自动空气开关在家庭电路中的主要作用是(　　　).
A. 电路发生短路或过载时自动切断电路
B. 保证电路的电压不变
C. 保证电路的电阻不变
D. 保证电路的电流不变

答案： A

13 图中虚线框内是一盏台灯旋钮开关的内部电路简图，通过它可以控制台灯的通断和亮度.请将电路图连接完整，使其符合安全用电的原则.
　

答案：
如图所示

14 小丽同学用测电笔接触火线时，观察不到氖管发光的现象，你认为产生这种现象的原因可能是_______________、_______________(填两种即可)

答案： 手没有与测电笔尾部的金属体接触 与火线相连的保险丝熔断(或总开关断开了)

15 如图所示，闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________.若测电笔接触A至F各点都发光，说明______________________________.
　　　　　　

答案： 断路 进户零线断路

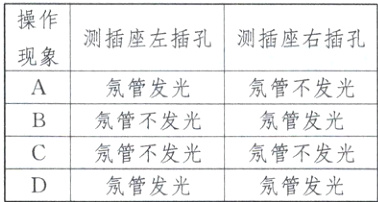

16 下面是小王和小明在“练习使用测电笔”的实验探究中所做的记录，已知测电笔正常，二人的操作无错误.
　　　
(1)实验中的四个插座，正常的是________.
(2)从其余几只异常插座中任选一只，分析其故障或装配错误的可能原因:________________.

答案：
(1)B
(2)A 插座，故障原因可能是左右插孔线接反(C 插座，故障原因可能是进户火线断路；D 插座，故障原因可能是进户零线断路)

17 电工在断开开关时，取下灯泡，用测电笔测试灯头里面的两根导线，发现其中有一根导线使氖管发光，这种情况是否正常？原因是什么(　　　).
A. 此现象正常，因为两根线一根是火线，另一根是零线
B. 此现象正常，因为开关断开的那根线不能使氖管发光
C. 此现象不正常，因为没接灯泡时，两根线都应使氖管发光
D. 此现象不正常，因为开关断开时，两根线都不应使氖管发光

答案： D [解析]开关处于断开状态，火线没有接通，测电笔接触灯头任意一根线时氖管都不发光，故两根线都不应使氖管发光，此现象不正常.
