《2025年课时训练九年级物理下册沪粤版》

9 根据图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极.

答案：
如图所示

10 1820年，丹麦科学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时，它旁边的磁针发生了偏转，他进而继续研究，终于证实了电流周围存在________，发现了电和磁之间的联系. 如果把导线绕在圆筒上做成螺线管，通电时磁场就会变强，通电螺线管的极性与螺线管中的________方向有关.

答案： 磁场 电流

11 一根长直铜导线在靠近一个原来静止的小磁针的过程中，下列说法正确的是( ).
A. 小磁针不动，导线不可能有电流通过
B. 小磁针发生转动，导线一定通有电流
C. 小磁针发生转动，导线不一定通有电流
D. 小磁针不动，导线一定有电流通过

答案： B [解析]若通电导线周围磁场磁性太弱，小磁针不会有明显偏转，A 错误；只要小磁针发生转动，则说明一定有磁场存在，故导线中一定通有电流，B 正确；只要小磁针发生转动，则说明导线中一定通有电流，C 错误；小磁针不动，不能说明导线中有电流通过，D 错误.

12 如图所示，闭合开关，根据小磁针静止时的指向，可以判断出电源的左端是________(填“正”或“负”)极，条形磁体的右端是________(填“N”或“S”)极.

答案： 正 S [解析]观察题图中小磁针可知，其上端是 N 极，下端是 S 极；小磁针处于静止状态，因为同名磁极相互排斥，异名磁极相互吸引，螺线管的右端和条形磁体的左端都吸引小磁针的 S 极，所以螺线管的右端和条形磁体的左端都是 N 极，则条形磁体的右端为 S 极；根据右手螺旋定则可以判断，电源左端为正极.

13 如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是( ).

A. S、N、S、S
B. N、N、S、N
C. S、S、N、N
D. N、S、N、N

答案： A

14 如图所示，当滑动变阻器的滑片P向右滑动时，则通电螺线管右边的小磁针将( ).

A. 顺时针偏转
B. 逆时针偏转
C. 不动
D. 无法确定

答案： C

15 如图所示，通电环形导体中间和上部各有一小磁针，当通以如图所示的电流后，小磁针的N极将分别( ).

A. a的N极向纸外指，b的N极向纸里指
B. a的N极向纸里指，b的N极向纸外指
C. a和b的N极都向纸外指
D. a和b的N极都向纸里指

答案： A [解析]按题图所示通电时，根据右手螺旋定则得出环形线圈的前面是 S 极、后面是 N 极，故其磁感线的方向为环形线圈外面垂直于纸面向外，环形线圈里面垂直于纸面向里. 而小磁针静止时的 N 极指向与矩形线圈的磁感线的方向是一致的，所以外面小磁针 a 的 N 极向纸外指，b 的 N 极向纸里指.

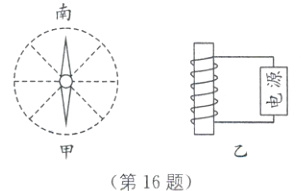

16 在野外求生活动中，小明依靠指南针来辨别方向，当他把指南针水平放置时，内部“小磁针”静止时的情况如图甲所示，则“小磁针”指南的一端是________(填“N”或“S”)极. 若将这个指南针放在如图乙所示的电磁铁左方，“小磁针”静止时仍呈现如图甲所示的指向，则电磁铁的上端是________(填“N”或“S”)极，电源的下部为________极.

答案： S N 正 [解析]地磁场的 N 极在地理南极附近，其 S 极在地理北极附近，所以“小磁针”指南的一端是 S 极；根据异名磁极相互吸引可知，电磁铁的上端为 N 极，下端为 S 极；根据右手螺旋定则可知，电流从下端流入，上端流出，则电源的下部为正极.
