《2025年课时训练九年级物理下册沪粤版》

12 如图所示是某车间自动除尘装置的简化电路图.空气中尘埃量较少时，光源发出来的光被挡板挡住了.当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值________，电路中的电流增大，电磁铁的磁性________，在衔铁的作用下，开启自动除尘模式.若图中a、b一个是除尘器，一个是指示灯，则________是除尘器.
　　　　　

答案： 减小 增强 b [解析]当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，电路中的电流增大，根据欧姆定律可知光敏电阻的阻值减小；当电路中的电流增大，电磁铁的磁性增强，吸引衔铁，使动触点和下面的静触点接触，开启自动除尘模式，所以下面的b是除尘器，上面的a是指示灯.

13 如图所示是一种水位自动报警器的原理图.水位没有达到金属块A时，灯________亮；水位达到金属块A时，由于一般的水是________，灯________亮.
　　　　

答案： L₁ 导体 L₂ [解析]水没有达到金属块A时，控制电路没有接通，电磁铁没有磁性，灯L₁亮；水位达到金属块A时，由于一般的水中有电解质，是导体，控制电路接通，电磁铁产生磁性，衔铁被吸下，灯L₂亮.

14 下水井盖的丢失给人们出行带来了安全隐患.为提示路人注意安全，小明设计了如图所示的电路.电路中利用一元硬币代替铁质井盖是因为两者都属于________(填“绝缘体”或“导体”)，当井盖丢失时，灯泡发光报警，当电磁铁的线圈中有电流通过时.继电器的动触点与________(填“上”或“下”)静触点接触，电磁铁的上端是________极.
　　　　

答案： 导体 下 N

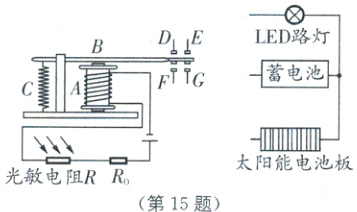

15 如图所示是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉).
　　　　

答案：
如图所示

16. 通常我们把没有铃碗的电铃叫作蜂鸣器.请用笔画线代替导线，将图中的元件符号连接在电磁继电器上，组成一个蜂鸣器的电路.
　　　　　

答案：
如图所示

[解析]当闭合开关时，电磁铁有电流通过，电磁铁有磁性，衔铁被吸下，带动衔铁与触点A分离，电路断开，不再发出蜂鸣声；电磁铁失去磁性，衔铁在弹簧的作用下恢复原位，电路重新连通，发出蜂鸣声，如此不断重复，蜂鸣器实现连续工作.

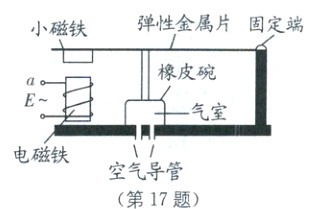

17 小文同学学习了有关物理知识后，设想制作一个电动充气泵，她画出了如图所示的结构示意图，图中E为电流大小和方向都在不断变化的交流电源.
　　　　　
(1)你认为小文的设想运用了哪些物理知识?（至少写出3个）
①______________________________；
②______________________________；
③______________________________.
(2)若电流从电源的a端流入时，小磁铁向下运动，则此时电磁铁的上端为________极，小磁铁的下端为________极.

答案：
(1)①电流的磁效应(或电流产生磁场、电磁铁原理) ②磁极间的相互作用(或同名磁极相斥，异名磁极相吸) ③杠杆原理
(2)S N
