《2025年课时训练九年级物理下册沪粤版》

10 如图所示是通电金属棒在磁场中运动的实验场景，据此原理设计的家电是( ).

A. 电热水壶
B. 电饭锅
C. 电风扇
D. 电熨斗

答案： C

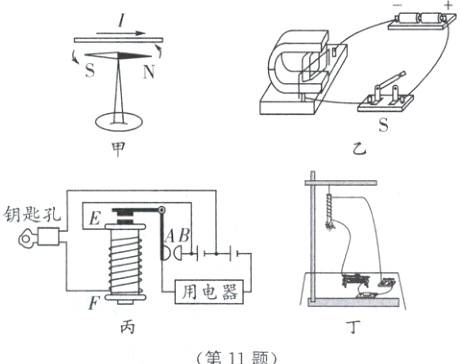

11 下列四幅图中，用来研究磁场对通电导线有力的作用的是( ).

A. 图甲中，直导线接通电流后小磁针偏转
B. 图乙中，闭合开关后线圈转动
C. 图丙中，旋转启动钥匙后用电器工作
D. 图丁中，闭合开关后铁钉吸引大头针

答案： B

12 电动机模型正确安装后，接通电源，线圈中有电流时，电动机不转，造成这一现象的原因不可能是( ).
A. 受的摩擦力太大
B. 电源正负极接反了
C. 电源电压太低
D. 磁体的磁性太弱

答案： B

13 爱动手的小燕从易拉罐剪下铝条，如图所示，在铝条两端重叠处用图钉从环外扎透，钉尖放在电池的正极上面，电池负极下面吸附一块圆柱形的强磁体，铝环的侧边与磁体的柱面相接触时，发现铝环以图钉尖为轴心不停地转动，请说出铝环转动的原因：______________________________. 电动机、热机、内燃机中，工作原理与此相同的是__________.

答案： 通电铝环在磁场中受力而转动 电动机 [解析]环的侧边与磁体的柱面相接触时，铝环中有电流通过，成为通电导体，发现铝环以图钉尖为轴心不停地转动，说明通电导体在磁场中受到磁场力的作用，电动机就是根据此原理制成的.

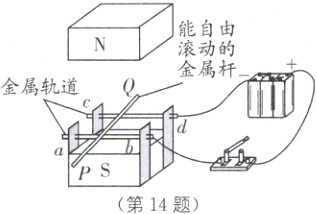

14 如图所示，小宇将条形磁体的N极、S极固定放置，ab、cd是两根金属滑轨，闭合开关，金属杆PQ就会向左滑动.

(1)这个现象说明__________________________.
(2)小宇在实验中发现金属杆PQ较重，不易起动. 为使实验效果更理想，他在实验室中找到了外形相同的其他材料进行实验，其中不可采用的是( ).
A. 细薄塑料管
B. 细薄铜管
C. 细薄铝管
D. 用锡箔纸圈在铅笔上卷成细管状，再抽出铅笔，形成锡箔细管
(3)当PQ运动到最左端时，小宇想利用电和磁的知识让它实现往复运动，进行的操作可以是
①______________________________；
②______________________________.
(4)这一实验现象在生产中的重要应用是__________________________.

答案： （1）通电导体在磁场中会受到力的作用 （2）A （3）①改变电路中的电流方向 ②改变磁场的方向 （4）用来制作电动机

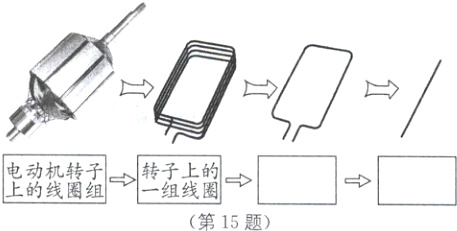

15 为了方便研究通电线圈受力转动的具体情况，可以对电动机的主要部件进行合理的简化. 线圈的简化情况如图所示.

(1)按照图意在框中填写内容.
(2)由此总结出的科学研究的思路和方法是__________________________.

答案： （1）一组线圈中的一个线圈 一个线圈中的一段直导线 （2）在科学研究的过程中，对复杂事物进行简化，是一种常用的思路和方法
