《2025年课时训练九年级物理下册沪粤版》

7 如图所示是直流电铃的工作原理示意图.铃锤与衔铁一端固定，衔铁与弹性片相连，在自然情况下弹性片是和螺钉接触的.接通电源，电磁铁具有________从而吸引衔铁，铃锤敲击铃碗发声，同时弹性片与螺钉________导致断电，此时电磁铁释放衔铁，弹性片又和螺钉________使电路通电，铃碗发声，如此往复循环.
　　　　　

答案： 磁性 分开 接触

8 如图所示是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小.当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变________(填“强”或“弱”)，吸引衔铁与触点________(填“a”或“b”)接触，电控照相机工作，拍摄违规车辆.
　　　　　

答案： 强 b

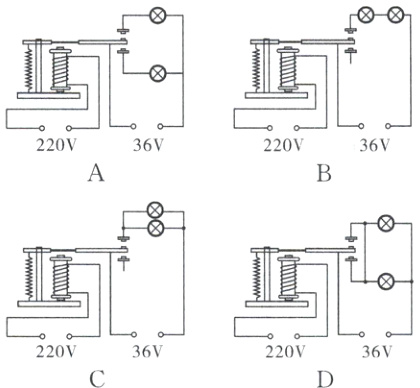

9 小利同学观察到学校楼道里的消防应急灯，平时灯是熄灭的，一旦停电，两盏标有“36 V”的灯泡就会正常发光.如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是(　　　).
　　

答案： C

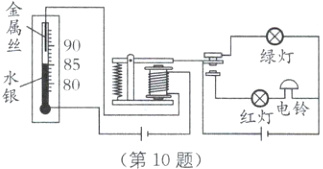

10 如图所示是某科技小组设计的一种温度自动控制报警装置电路图，金属丝末端在90℃刻度处，关于它的说法正确的是(　　　).
　　　　　　

A. 当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B. 当温度低于90℃时，报警装置就会响铃，同时红灯亮
C. 当温度达到90℃时，报警装置就会响铃，同时红灯亮
D. 当温度达到90℃时，报警装置就会响铃，同时绿灯亮

答案： C [解析]由题图可知，该温度自动报警器的原理是当温度达到90℃时，由于温度计内的液体是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，报警电路接通，电铃响，红灯亮，起到报警作用.

11 如图所示是自动空气开关的原理图，当电路由于短路导致电流过大时，电磁铁磁性变________(填“强”或“弱”)，吸引衔铁的力变大，使衔铁转动，闸刀在弹力作用下自动开启、________电路，起到保险作用.
　　　　

答案： 强 切断
