《2025年课时训练九年级物理下册沪粤版》

1. 家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成。为了保证各用电器之间互不影响，各个用电器间是________(填“串”或“并”)联的；保险丝要串联在________(填“火线”或“零线”)上。

答案： 电能表 总开关 保险丝 并 火线

2. 在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是(　　　)。
A. 电能表、保险装置、总开关
B. 电能表、总开关、保险装置
C. 保险装置、电能表、总开关
D. 总开关、电能表、保险装置

答案： B [解析]电能表测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，为了检修电路比较方便，要安装在电能表的后面；电路中电流过大会损坏保险装置，为了更换保险装置安全方便，保险装置应安装在总开关的后面.

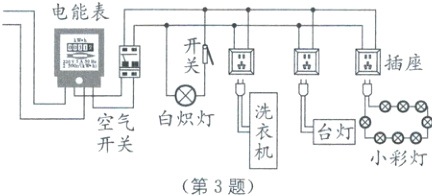

3. 如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法正确的是(　　　)。

A. 电能表是测量家庭电路中用电器总功率的仪表
B. 各个小彩灯之间是并联的
C. 插座中的相线(火线)和中性线(零线)间的电压是380 V
D. 洗衣机工作时其金属外壳需要接地

答案： D [解析]电能表是测量用电器消耗电能多少的仪表，故 A 错误；根据题图可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联的，故 B 错误；插座中的相线(火线)和中性线(零线)间的电压是 220 V，故 C 错误；洗衣机的金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故 D 正确.

4. 如图所示是某家庭电路的部分示意图，下列说法正确的是(　　　)。

A. 电冰箱接入三孔插座后其外壳与零线相连
B. 断开开关S时，用测电笔接触A点时氖管发光，接触B点时氖管不会发光
C. 保险丝烧断后可用铜丝代替
D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路

答案： B

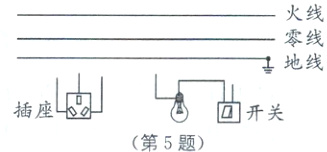

5 如图所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别接入电路中.
　　　

答案：
如图所示

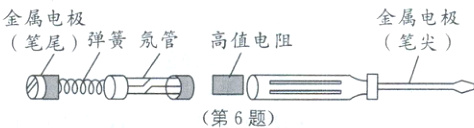

6 一种测电笔的构造如图所示，下列说法正确的是(　　　).
　
A. 使用测电笔时手可以接触笔尖
B. 使用测电笔时手不要接触笔尾
C. 测电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体

答案： D [解析]测电笔在使用时笔尖接触被测物体，人手接触金属笔尾，故 A、B 错误；如果导体与火线连接就有微弱电流通过测电笔和人体，氖管发光；如果导体与零线连接，测电笔中没有电流通过，氖管不发光，故 D 正确；测电笔中的电阻阻值很大，如果用铁丝代替通过人体的电流会很大，会导致触电事故，故 C 错误. 故选 D.

7 闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管都发光，由此可判断(　　　).
A. 火线断了
B. 零线断了
C. 灯泡灯丝断了
D. 火线短路与零线断路均可能

答案： B

8 在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电路，会出现下列哪种情况(　　　).
A. 电灯的灯丝被烧断
B. 电灯正常发光
C. 电灯发出暗淡的光
D. 保险丝熔断

答案： D
