《2025年课时训练九年级物理下册沪粤版》

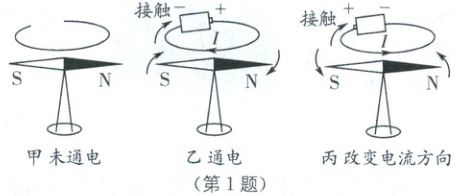

1 某同学利用下图所示装置研究磁和电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论.
（1）比较甲、乙两图可知____________________.
（2）比较乙、丙两图可知____________________.

答案：
(1)通电导体周围存在磁场
(2)通电导体周围的磁场方向与电流方向有关

2 如图所示是奥斯特实验的示意图，有关分析正确的是( ).

A. 通电导线周围磁场方向由小磁针的指向决定
B. 发生偏转的小磁针对通电导线有力的作用
C. 移去小磁针后的通电导线周围不存在磁场
D. 通电导线周围的磁场方向与电流方向无关

答案： B [解析]通电导线周围磁场方向是由电流的方向决定的，故 A、D 错误；当将通电导线放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，力的作用是相互的，小磁针对通电导线也有力的作用，故 B 正确；通电导线的磁场与小磁针的有无无关，故移走小磁针后，通电导线周围仍然有磁场，故 C 错误.

3 奥斯特实验揭示了以下几个关系，其中错误的是( ).
A. 电流周围存在着磁场
B. 电流的磁场方向跟电流的方向有关系
C. 电流的磁场方向由小磁针的转动方向决定
D. 电流周围不存在磁感线

答案： C

4 如图所示，小明同学在装有通电螺线管的水平玻璃板上均匀地撒满铁屑，轻敲玻璃板，铁屑按一定规律排列，可知通电螺线管外部的磁场与________磁体的磁场相似. 改变电流方向，小明发现，铁屑的分布形状________(填“没有改变”或“发生改变”).

答案： 条形 没有改变

5 要改变一个通电螺线管的极性，以下方法中可行的是( ).
A. 改变通电螺线管的电流方向
B. 改变螺线管的匝数
C. 改变通电螺线管的电流大小
D. 增加电源的电压

答案： A

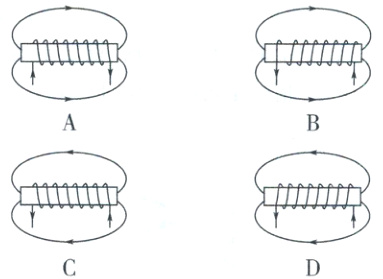

6 一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是( ).

答案： D [解析]在磁体外部，磁感线的方向总是从 N 极指向 S 极，由磁感线的方向和线圈的绕线方法，利用右手螺旋定则可判定只有 D 正确.

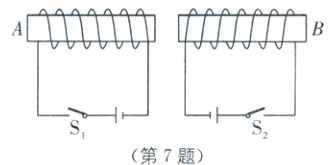

7 如图所示，闭合开关S₁、S₂，两个通电螺线管的相互作用情况以及A、B端的极性分别是( ).

A. 相斥，A端为N极，B端为N极
B. 相斥，A端为S极，B端为S极
C. 相吸，A端为S极，B端为N极
D. 相吸，A端为N极，B端为S极

答案： C [解析]两个通电螺线管中正面的电流都是向下，根据右手螺旋定则可知，A 端为 S 极，B 端为 N 极，靠近的两端是异名磁极，因此它们相互吸引，故 C 正确.

8 如图所示，根据通电螺线管下方小磁针静止时的指向，可判断通电螺线管的b端为________(填“N”或“S”)极，电源的d端为________(填“正”或“负”)极.

答案： N 正 [解析]由题图可知，小磁针静止时 N 极指向左端，根据磁极间的相互作用可知，螺线管的 a 端为 S 极，b 端为 N 极. 用右手握住螺线管，让大拇指指向 N 极一端(螺线管的 b 端)，则四指弯曲的方向就是电流方向，电流方向为“前下后上”，则可知电源的 d 端为正极.
