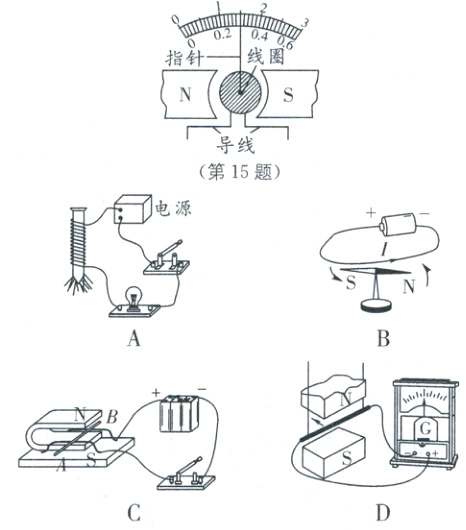

15 如图所示是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是( )．

答案： 15.C　[解析]电流表是根据通电导体在磁场中受力运动的原理制成的.图A探究影响电磁铁磁性强弱的因素;图B探究电流的磁效应;图C探究通电导体在磁场中受力运动;图D探究电磁感应现象.故选C.

16 在科学研究的道路上经常会出现令人惋惜的遗憾.例如1825年某物理学家一个人在研究电磁现象时，其类似的实验装置示意图如图所示.为避免磁铁的磁场对小磁针的作用，把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后他跑到左边房间里观察，结果没有看到小磁针偏转.下列说法中正确的是( )．

A. 该实验过程中没有发生电磁感应现象
B. 通电导线周围产生磁场的现象叫电磁感应现象
C. 该物理学家没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转
D. 该物理学家没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转

答案： 16.D　[解析]通电导线周围产生磁场的现象叫电流的磁效应.电磁感应现象是指“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流”，导体的运动停止则感应电流消失.

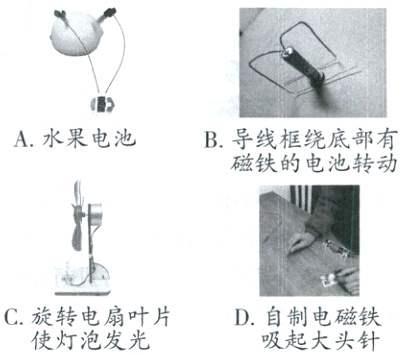

17 下列图示实验中，能用电磁感应现象原理解释的是( )．

答案： 17.C　[解析]水果电池是把化学能转化为电能;导线框绕底部有磁铁的电池转动，原理是通电导体在磁场中受力而转动;旋转的电动机让灯泡发光，是因为电动机线圈旋转时，切割了磁感线，产生了感应电流;自制电磁铁吸起大头针，是由于电流的磁效应.故选C.

18 如图所示，放在磁场中的矩形线圈abcd自图示位置(即线圈平面与磁感线垂直的位置)开始绕OO′轴转动，则下列说法中正确的是( )．

A. 根据电磁感应原理，线圈在转动过程中一直有感应电流产生
B. 线圈转动的前半周中，线圈中电流方向不变
C. 线圈平面与磁感线方向平行时，线圈中无电流
D. 线圈转动过程中，各边都在不停地切割磁感线

答案：
18.B　[解析]我们知道闭合电路的一部分导体在磁场中切割磁感线时，电路中会产生感应电流，但是如果将题图开始时线圈所在的位置画成如图所示的截面图，就可看出线圈刚开始转动的一瞬间，并没有切割磁感线，也就是说当线圈平面与磁感线方向垂直时，线圈中没有感应电流产生，其他各时刻ab、cd边都切割磁感线，所以A、C错误;ad、bc两边尽管不停旋转，但与磁感线并不相切割，D错误;在线圈转动的前半周中，ab、cd边切割磁感线方向不变，线圈中产生的电流方向不变，故B正确.
