《2025年课时训练九年级物理下册沪粤版》

17 如图所示是直流发电机的工作原理图，关于直流发电机，下列说法中正确的是(　　　)．

A. 直流发电机线圈内产生的是交流电，供给外部电路的是直流电
B. 直流发电机线圈内产生的是直流电，供给外部电路的也是直流电
C. 它是利用通电线圈在磁场中受到力的作用而转动的原理工作的
D. 图中的E、F称为换向器，它的作用是改变线圈中的电流方向

答案： A [解析]发电机是根据电磁感应现象工作的，直流发电机线圈中产生的是交流电，由于换向器的作用，供给外部电路的是直流电，故选A.

18 如图所示是一款科学实验玩具，左侧的风车连接的元件接通电源，右侧风车连接的元件连接灯泡. 当左侧元件通电后，左侧风车旋转吹动右侧风车，右侧风车转动带动右侧元件使灯泡发光. 关于玩具下列说法正确的是(　　　)．


A. 左侧风车连接的元件是发电机
B. 左侧风车连接元件的工作原理是电流的磁效应
C. 右侧风车连接的元件工作时把电能转化为机械能
D. 右侧风车连接的元件的工作原理是电磁感应

答案： D [解析]当左侧元件通电后，左侧风车旋转，其连接的是电动机，电动机的工作原理是通电导体在磁场中受力的作用，故A、B错误；右侧风车转动带动右侧元件使灯泡发光，这说明电路中产生了感应电流，这是电磁感应现象，此过程中是机械能转化为电能，故C错误，D正确.

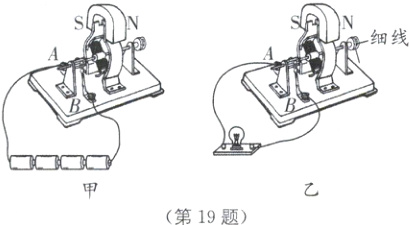

19 如图甲所示，在“安装直流电动机模型”的实验中，要改变线圈的转动方向，除了改变磁场方向，还可以采用的方法是__________________. 完成以上实验后，取下电源换上小灯泡，在模型的转轴上绕上细线，如图乙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时这模型就相当于_______.

答案： 改变线圈中电流方向 发电机

20 小辉将玩具汽车里的电动机拆下来，在电动机的转轴处加装了一个小齿轮，在电动机尾部的接线柱处连接一个半导体LED灯珠，当他将小齿轮放置在转动的自行车车轮上，如图所示，则齿轮的转动方向是_______(填“顺时针”或“逆时针”)，他发现LED灯珠并不是持续发光，而是不断地闪光，这个实验证明了该实验产生的是_______(填“交流”和“直流”)电，产生电流是利用了__________原理.

答案： 顺时针 交流 电磁感应 [解析]根据图知车轮逆时针转动，要想车轮带动齿轮发电，齿轮需要顺时针转动；因为发光二极管具有单向导电性，电流只有从正极流入，灯泡才能发光，所以LED灯珠并不是持续发光，而是不断地闪光，说明产生的电流是交流电；产生电流的现象叫电磁感应现象.

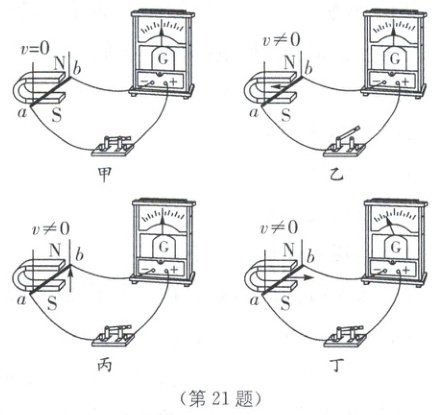

21 如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变.

(1)如图甲所示，电流计指针不偏转，这是因为导体ab________.
(2)如图乙所示，电流计指针也不偏转，这是因为________________.
(3)如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有__________________.
(4)分析比较图中四个实验现象，可以初步得出产生感应电流的条件：__________的部分导体，在磁场中做___________运动.

答案：
(1)没运动
(2)没闭合开关
(3)切割磁感线
(4)闭合电路 切割磁感线
