《2025年课时训练九年级物理下册沪粤版》

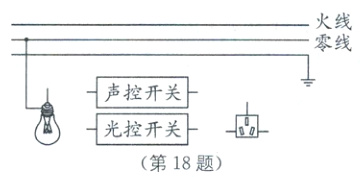

18 (营口中考)有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响.请用笔画线代替导线完成电路.
　　　

答案：

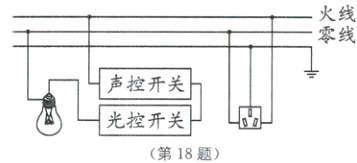

如图所示

[解析]由题意知，只有当光控开关和声控开关都闭合时灯才能亮，说明灯泡与两个开关串联，且火线要先接入开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为左零右火上接地.

19 白炽灯是常用光源，它的造价低，但使用寿命不长，经发现，灯泡烧坏多发生在开灯瞬间，问：
(1)这是巧合还是规律，为什么？
(2)断丝后将灯丝搭接起来使用，灯的亮度是变亮还是变暗，为什么？

答案：
(1)是规律，因为开灯瞬间灯丝温度低，灯丝电阻小，在电压一定的时候，通过灯丝的电流大，产生的热量多，从而烧断灯丝.
(2)变亮，灯泡断丝后再搭接起来，会使灯丝的总长度变短，因为灯泡电阻的大小与灯丝的材料、横截面积、温度和长度有关，所以其他条件不变时，灯丝的总长度变短会使灯丝的电阻变小，由$P = \frac{U^{2}}{R}$可知，在电压一定时，电阻越小，它所消耗的电功率就越大，所以灯泡的实际功率变大，灯变亮.

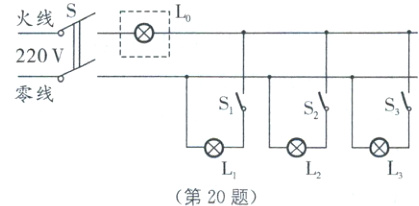

20 电工师傅常用一只额定电压为220V的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示.当S闭合后，再分别闭合S₁、S₂、S₃(每次只能闭合其中之一)时，可能出现以下三种情况.(填“短路”“断路”或“正常”)
　　
(1)L₀不亮，说明该支路________.
(2)L₀正常发光，说明该支路________.
(3)L₀发光呈暗红色，说明该支路________.

答案：
(1)断路
(2)短路
(3)正常
[解析]$L_{0}$连入电路，每次闭合一个开关时，$L_{0}$和所测支路中的灯泡处于串联状态.$L_{0}$不亮，说明零线与火线之间出现断路，即该支路断路；$L_{0}$正常发光，说明$L_{0}$两端电压为 220 V，所以该支路短路；$L_{0}$发光呈暗红色，说明其两端电压不足，因而该支路是正常的，所连的支路灯泡发光也呈暗红色.

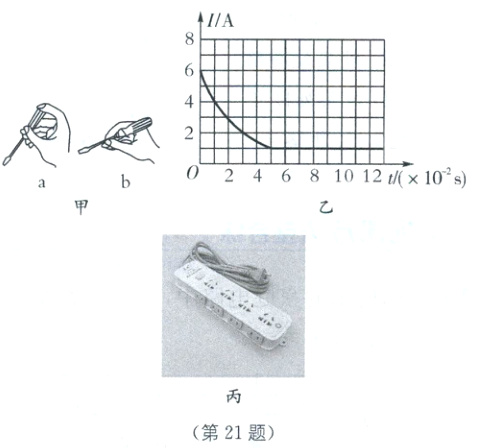

21 [开放探究性问题]小明在学习了家庭电路知识后，遇到了以下问题.
　　
(1)小明想在家里安装一盏照明灯，为了保证安全.他找出了家中的测电笔.如图甲所示的两种使用方式，正确的是________.
(2)小明将额定电压为220V的灯泡正确接入电路后，闭合开关，灯亮了一下又熄灭，而家里其他用电器都能正常工作.小明判断是灯丝断了，他想找出原因，于是他用电流传感器测得通过灯泡的电流随时间变化情况如图乙所示.
①由图可知，刚通电瞬间，灯丝电阻________,流过的电流最大，由此可判断家里的灯泡在刚开灯的瞬间，灯丝________(填“容易”或“不容易”)烧断;
②通过实验小明发现灯泡从通电到正常发光需要的时间为5×10⁻²s,正常发光时，流过灯泡的电流是________A;
③造成电流变化的原因可能是______________.
(3)如图丙所示是小明家闲置的一个插排，请你对这个插排进行安全隐患方面的评价:________.

答案：
(1)a
(2)①最小 容易 ②1 ③灯泡发亮过程中，灯丝的温度升高，电阻变大
(3)该插排的插头只有 2 个插脚，没有接地功能，无法防止漏电危害
[解析]
(1)使用测电笔时，手要接触笔尾的金属体，故图 a 使用方式正确.
(2)①由图乙可知，刚通电瞬间，流过灯泡的电流最大，根据$R = \frac{U}{I}$知灯丝电阻最小，根据$P = UI$知白炽灯在刚开灯的瞬间电功率最大，由$Q = W = Pt$知在相同时间内产生的热量最多，灯丝最容易烧断；②由图乙可知灯泡正常发光时的电流是 1 A；③由图乙可知，刚通电瞬间，流过灯泡的电流是 6 A；正常发光时，流过灯泡的电流是 1 A，造成二者电流不同的原因是灯泡发亮过程中，灯丝的温度升高，电阻变大.
(3)由图丙可知该插排的插头只有 2 个插脚，没有接地功能，无法防止漏电危害.
