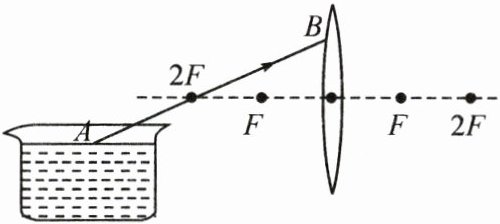

20. 如图所示，一条光线由空气射向水面发生了反射和折射，反射光线 $ AB $ 经凸透镜的二倍焦距点射向凸透镜。请画出：
(1) 入射光线并标出入射角 $ i $；
(2) 水中的折射光线；
(3) 光线 $ AB $ 经过透镜后的折射光线。

答案：

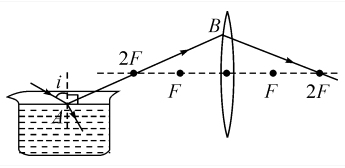

如图所示:

21. 如图所示，$ S $ 为发光点，$ S' $ 为发光点 $ S $ 通过凸透镜所成的像，请你通过作图找出凸透镜（用 $ \downarrow $ 表示）的准确位置和两个焦点 $ F $ 的位置。

答案：

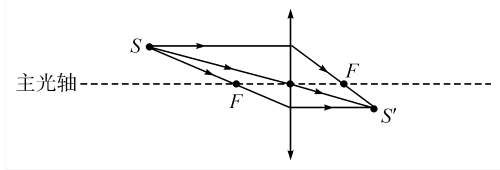

如图所示:

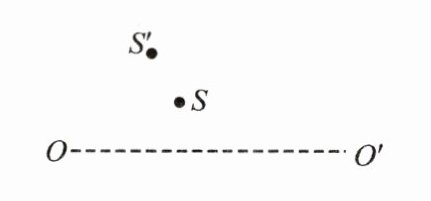

22. 如图所示，$ S' $ 是 $ S $ 经凸透镜后所成的像，$ OO' $ 为主光轴，请找出凸透镜（用 $ \downarrow $ 表示）所在的位置和它的右侧焦点的位置。

答案：
如图所示:

23. 凹透镜与凸透镜一样，也可以成像，物体经凹透镜所成的像是正立、缩小的虚像。如图所示，$ MN $ 是主光轴，$ A'B' $ 是物体 $ AB $ 通过凹透镜所成的像，请你在图中画出凹透镜（用 $ \bigvee $ 表示）的位置和它左侧虚焦点的位置。

答案：
如图所示:
