《2025年学业水平评价八年级物理上册人教版》

16. 如图所示，在平静的湖边上方有一盏路灯，潜水员在水下 $ E $ 处看到了路灯的像。图中 $ A $、$ B $ 两点其中一点是路灯的发光点，另一点是路灯的像点。请你区分发光点、像点，在图中画出水下 $ E $ 处的潜水员看到路灯的光路图。

答案：
如图所示:

17. 如图所示，空中 $ A $ 处有一只小鸟，水中 $ B $ 处有一条鱼，小鸟的像与鱼的像重合了，请画出人眼看到鱼的光路图。

答案：
如图所示:

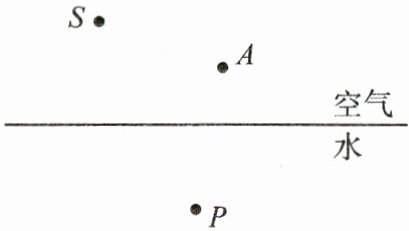

18. 如图所示，光源 $ S $ 发出的一条光线射向水面，在水面处发生反射和折射后，反射光线经过 $ A $ 点，水中的折射光线经过 $ P $ 点，请你作出正确的入射光线、反射光线、法线和折射光线。

答案：
如图所示:

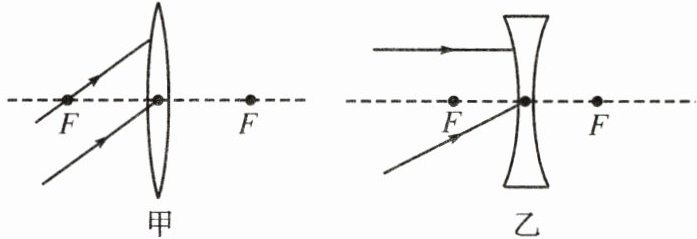

19. 请作出图中相应的出射光线。

答案：

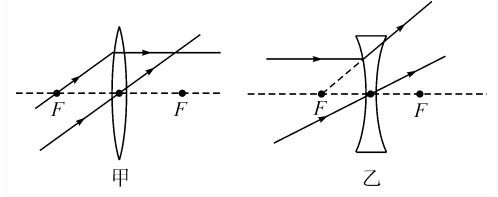

如图所示:
