《2025年学业水平评价八年级物理上册人教版》

14. 如图所示，S'为发光点 S 在平面镜 MN 中所成的像，请在图中画出发光点 S 的位置，并画出一条由 S 点发出，经平面镜反射后通过 P 点的光线。

答案：
如图所示:

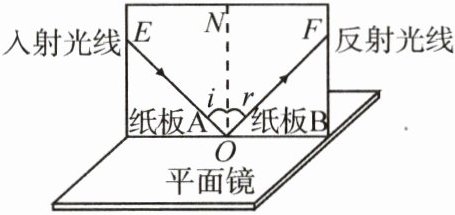

15. 利用如图装置进行“探究光的反射规律”的实验。

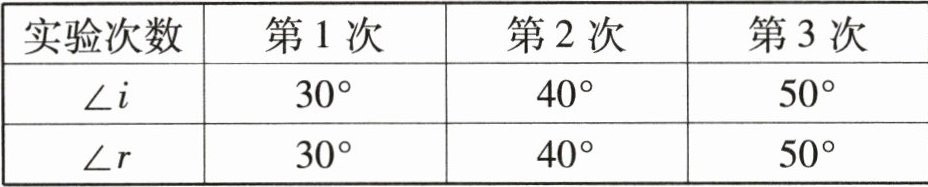

(1)让一束光贴着纸板 A 沿 EO 方向射向镜面，在纸板 B 上可看到光线沿 OF 方向射出，在纸板上用笔描出光线 EO 和 OF 的轨迹。多次改变入射角的大小，测得实验数据如表：

分析数据可得：反射角等于(选填“大于”“小于”或“等于”)入射角；当入射角变大时，光线 OF远离(选填“远离”或“靠近”)直线 ON。
(2)如果让光线逆着 OF 的方向射向镜面，会发现反射光线沿着 OE 方向射出，这表明在光的反射现象中，光路是可逆的。
(3)实验中，坐教室里的同学都能看到纸板表面反射的光，这种反射属于漫反射(选填“镜面反射”或“漫反射”)。

答案：
(1)等于 远离
(2)在光的反射现象中，光路是可逆的
(3)漫反射

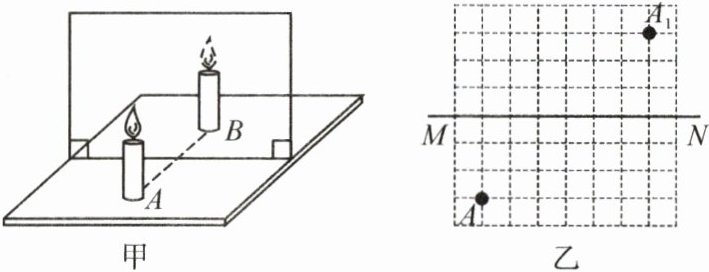

16. 如图甲是探究平面镜成像特点的实验装置。实验步骤如下：把一支点燃的蜡烛 A 放在玻璃板前面，再拿一支完全相同的蜡烛 B 竖立在玻璃板后面移动，直到看上去跟蜡烛 A 的像完全重合，此时在白纸上记下蜡烛 A 和蜡烛 B 的位置。移动点燃的蜡烛，多做几次实验。
(1)实验过程中蜡烛 B不需要(选填“需要”或“不需要”)点燃。
(2)选取两支相同的蜡烛是为了比较像与物的大小关系。
(3)如图乙，玻璃板原来沿直线 MN 竖直放置，若实验中将玻璃板沿顺时针方向转过一定角度 θ(θ ＜ 90°)后，蜡烛 A 成的像移动到点 A₁处，已知图中方格均为边长相等的正方形，则 θ =45°。

(4)实验时改变蜡烛 A 的位置，同时移动蜡烛 B 的位置，使其与像完全重合，实验探究的问题是：蜡烛 A 在平面镜中所成像的大小与蜡烛A到平面镜的距离是否有关。

答案：
(1)不需要
(2)大小
(3)45°
(4)蜡烛A到平面镜的距离
