《2025年学业水平评价八年级物理上册人教版》

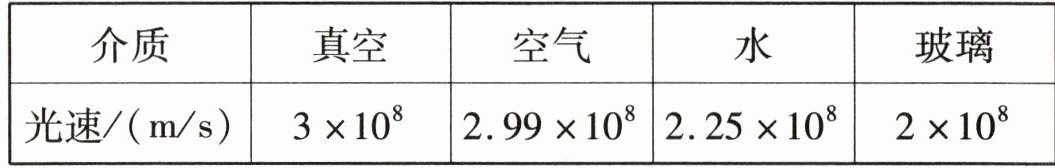

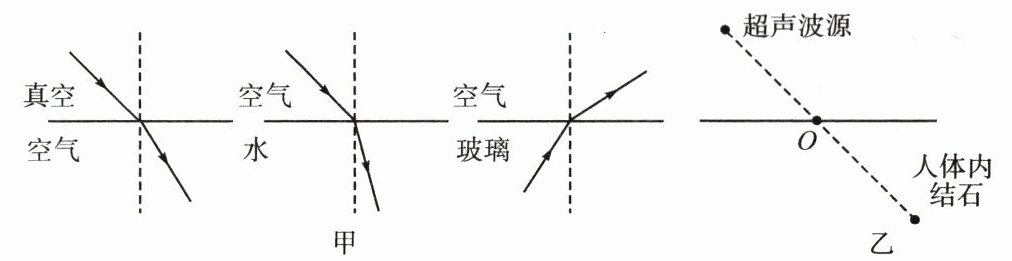

18. 下表是光在几种介质中运动时的速度，而图甲是光在几种介质中发生折射时的光路图。


(1)分析表中的数据可以得出的结论是光在不同的介质中传播速度不同(其他正确说法也可)。
(2)分析表中的数据和光路图，可以得出的结论是光从传播速度大的介质中斜射入传播速度小的介质中时,折射角小于入射角;反之,折射角大于入射角。
(3)由分析的结论可知，光从水中斜射入玻璃中时，折射角小于(选填“大于”“小于”或“等于”)入射角。
(4)现代医学中常用超声波来击碎人体内的结石，超声波从空气中斜射入人体后也会发生类似光一样的折射现象。如图乙所示，超声波进入人体击碎结石时，入射点应在O点的右侧(选填“左侧”或“右侧”)。

答案：
(1)光在不同的介质中传播速度不同(其他正确说法也可)
(2)光从传播速度大的介质中斜射入传播速度小的介质中时,折射角小于入射角;反之,折射角大于入射角
(3)小于
(4)右侧

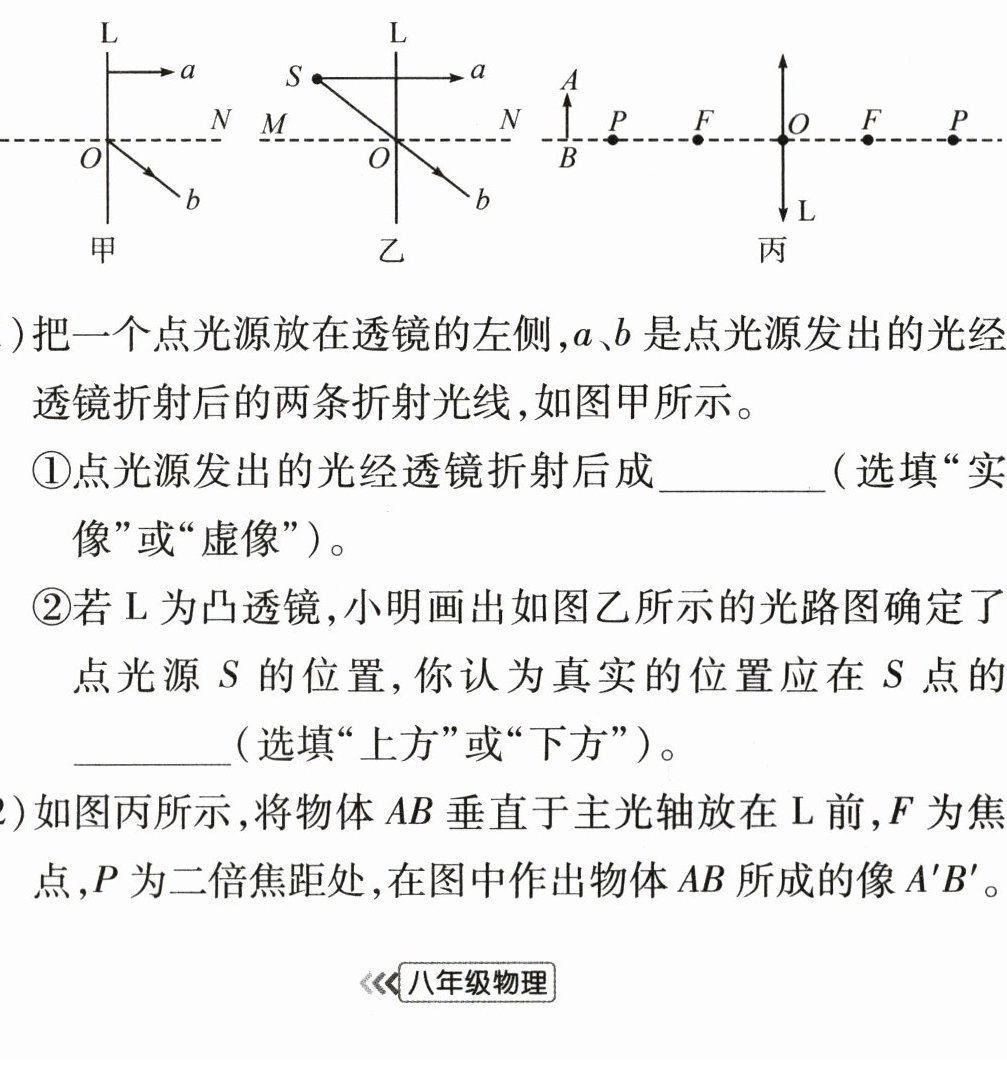

19. 如图所示，L为一薄透镜，MN为透镜的主光轴，O为透镜的光心。

(1)把一个点光源放在透镜的左侧，a、b是点光源发出的光经透镜折射后的两条折射光线，如图甲所示。
①点光源发出的光经透镜折射后成虚像(选填“实像”或“虚像”)。
②若L为凸透镜，小明画出如图乙所示的光路图确定了点光源S的位置，你认为真实的位置应在S点的下方(选填“上方”或“下方”)。
(2)如图丙所示，将物体AB垂直于主光轴放在L前，F为焦点，P为二倍焦距处，在图中作出物体AB所成的像A'B'。

答案：

(1)①虚像 ②下方

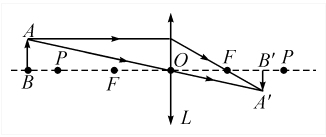

(2)如图所示:
