《2025年学业水平评价八年级物理上册人教版》

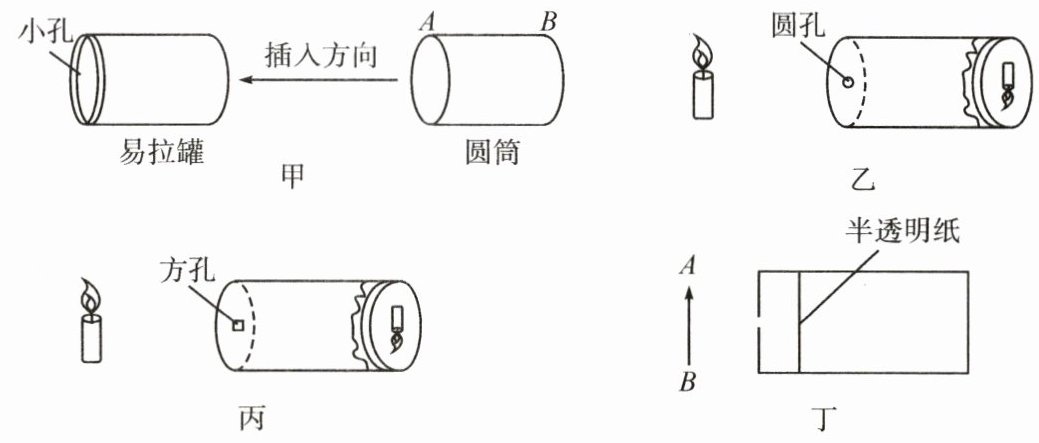

17. 小红想探究小孔成像情况，小红在两个相同空易拉罐的底部中央分别打上一个圆孔和一个方孔，把空罐的另一端剪掉，将制作好的圆筒分别插入易拉罐中(如图甲所示)：

(1)如图甲，由于像的亮度较暗，所以圆筒的A(选填“A”或“B”)端是用半透明薄纸制成的光屏。
(2)分别将小孔对着蜡烛，可以看到烛焰通过小孔的成像情况(如图乙、丙)。可以发现：
①烛焰在半透明薄纸上所成像是倒立(选填“正立”或“倒立”)的实像。
②物体像的形状与小孔的形状无关(选填“有关”或“无关”)。
③其成像的原理是光的直线传播。

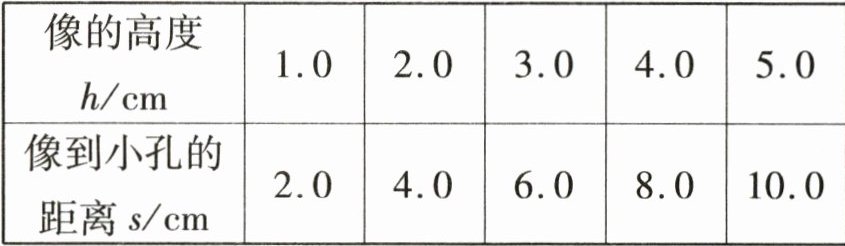

(3)接下来，小红将蜡烛和小孔的位置固定后，若仅移动圆筒位置，发现像离小孔越远，像就越大，她测出了不同距离时像的高度，填在表内：

①同一物体到小孔的距离不变时，像的高度 h 与像到小孔的距离 s 成正比。
②如图丁所示，请在图中画出蜡烛 AB 在半透明纸上成的像 A'B'。

答案：

(1)A
(2)①倒立②无关 ③光的直线传播
(3)①正比
②如图所示:
