14. 如图所示，将凸透镜斜放，其主光轴与水平面成45°角，F是凸透镜的一个焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平面成45°角。请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

答案：
如图所示:

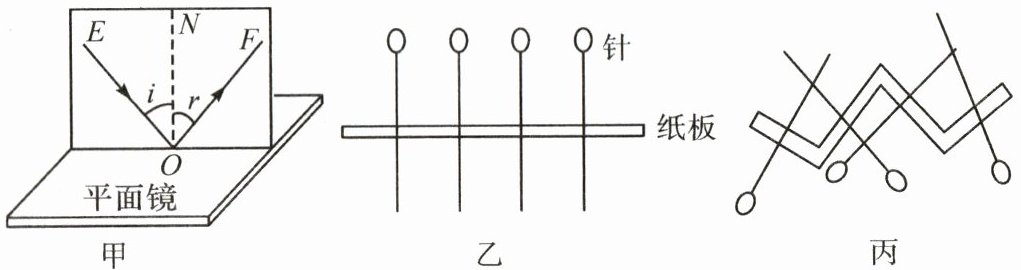

15. 如图所示，是陈涛同学探究光的反射规律的实验。他进行了下面的操作：

(1)如图甲，让一束光贴着纸板沿某一个角度射到O点，经平面镜的反射，沿另一个方向射出，在纸上用笔描出入射光EO和反射光OF的径迹。改变光的入射角度，多做几次。取下纸板，用量角器测量ON两侧的∠i和∠r，得到的结论是反射角等于(选填“大于”“等于”或“小于”)入射角。
(2)使入射光线逐渐靠近法线ON，可观察到反射光线靠近(选填“靠近”或“远离”)法线。
(3)如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出。这表明，在光的反射现象中，光路可逆。
(4)陈涛同学还想用图乙和图丙模拟镜面反射与漫反射。仿照图乙那样，把几根细针垂直插入一张硬纸板中，表示法线，当入射光线平行射到各入射点时，反射光线将平行射出；随后将纸板随意弯折，如图丙所示，这时会看到法线不再平行，当入射光线平行射到各入射点上时，反射光线不平行(选填“平行”或“不平行”)，根据你所学的知识判断，漫反射遵循(选填“遵循”或“不遵循”)光的反射定律。

答案：
(1)等于
(2)靠近
(3)光路可逆
(4)不平行 遵循

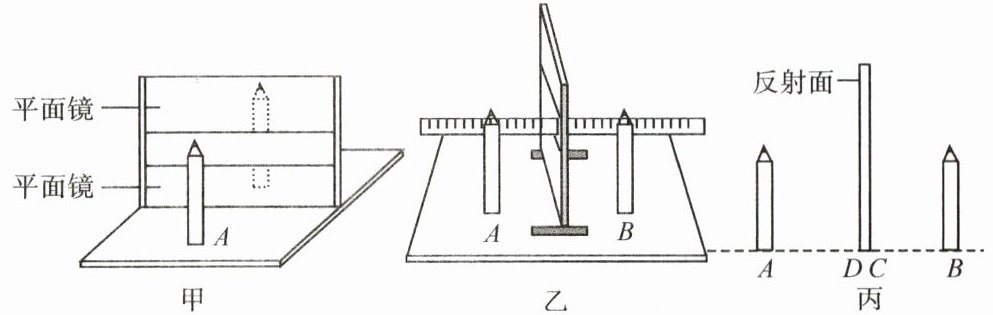

16. 在“探究平面镜成像特点”的实验中，聪明的小明利用生活中梳洗用的两块小镜子(该平面镜的前表面为反射面)也完成了实验，小明的实验步骤如下：
(1)如图甲所示，将两块平面镜分开一定距离固定于不锈钢框架上，将铅笔A放在平面镜前，可以看见铅笔A通过平面镜成上下两段不完整的虚(选填“虚”或“实”)像，此像虽然不完整，但比玻璃板成像要清晰。

(2)小明用与铅笔A完全一样的铅笔B找到了铅笔A像的位置，他具体的操作是将铅笔B放在平面镜后,使B与A的像看起来是一支完整的铅笔。
(3)为了消除平面镜厚度对物距和像距测量的影响，小明用图乙的方法测出了物距和像距，图丙为图乙的简化图，图丙中BD(选填“BD”或“BC”)表示像距。

答案：
(1)虚 清晰
(2)将铅笔B放在平面镜后,使B与A的像看起来是一支完整的铅笔
(3)BD
