《2025年学业水平评价八年级物理上册人教版》

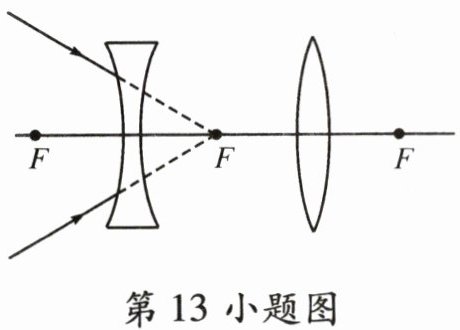

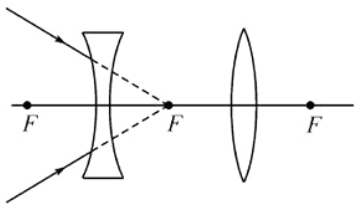

13. 画出图中两条人射光线经过两透镜后相应的折射光线。

答案：

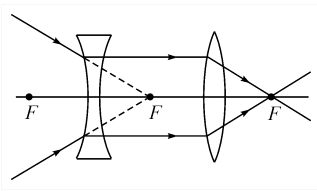

如图所示:

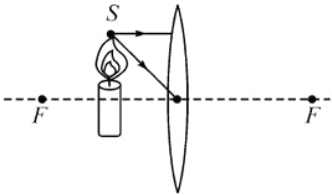

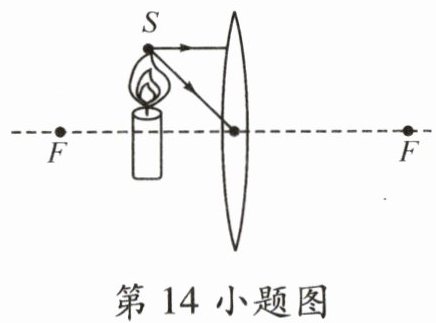

14. 如图所示,画出图中由发光点$ S $发出的两条光线经过凸透镜后的折射光线,并确定发光点$ S $的像点,在图中用$ S' $标出来。

答案：

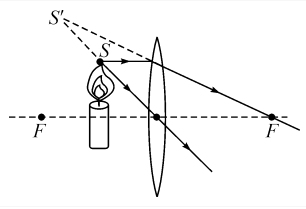

如图所示:

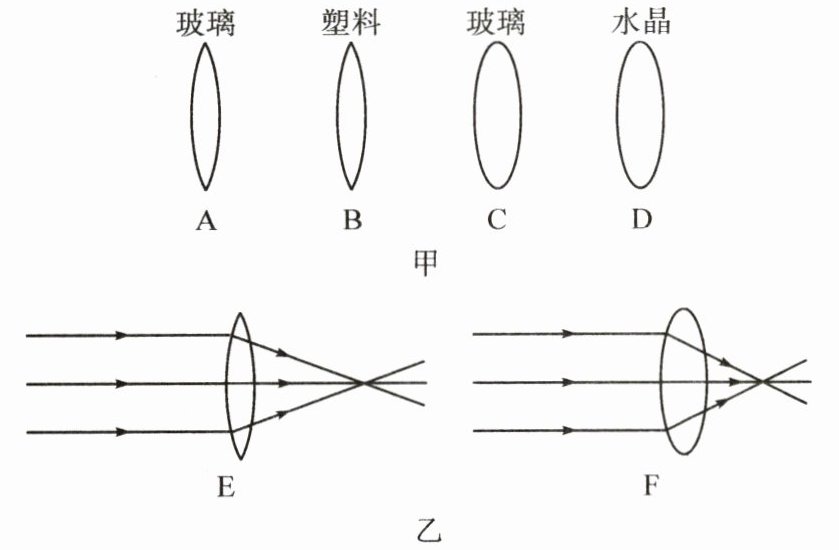

15. 某物理学习小组,选择如图甲所示的四个透镜探究影响凸透镜的焦距大小的因素,其中 A、B 和 C、D 分别是两组形状完全相同的凸透镜,它们分别用玻璃、塑料和水晶制作而成。


(1) 为了探究凸透镜的焦距大小与透镜凸表面的凸起程度的关系,小组同学应选择图甲中的A、C凸透镜做实验。器材确定后,接着小组同学让一束与主光轴平行的光,分别经过两凸透镜后会聚于焦点处,如图乙中 E、F 所示。比较两次实验的现象,可以得到的结论是凸透镜表面越凸,凸透镜的焦距越小。
(2) 如果选择 A、B 两个透镜,他们还可以探究凸透镜的焦距大小与材料的关系。

答案：
(1)A、C　凸透镜表面越凸,凸透镜的焦距越小
(2)材料
