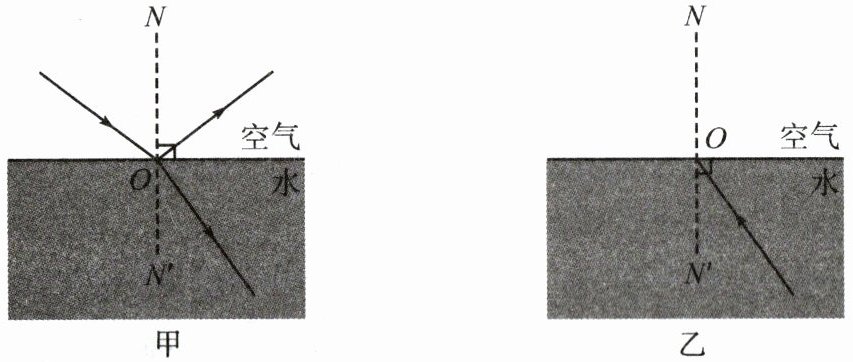

14. 光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如图甲所示。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。

答案：
如图所示：

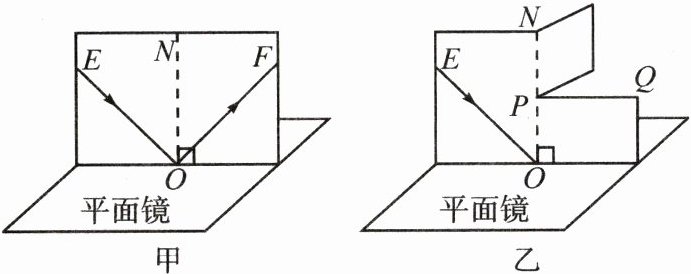

15. 小明探究光的反射规律的情景如图所示，

(1)小明将平面镜放在水平桌面上，将硬纸板 垂直 放置在平面镜上。为了显示光路，选择的硬纸板的表面应 粗糙(选填“光滑”或“粗糙”)些。
(2)如图甲，使一束光 $ EO $ 紧贴纸板射向平面镜上的 $ O $ 点，经平面镜反射后沿 $ OF $ 射出，逐渐将 $ EO $ 靠近 $ ON $，则 $ OF $ 靠近(选填“靠近”或“远离”)$ ON $。
(3)为了进一步确定此时反射光线的位置，小明将右侧纸板沿 $ PQ $ 剪开，将纸的上半部分向后折(如图乙所示)，发现右侧纸板的 下部(选填“上部”或“下部”)会看到反射光线。此现象说明：在反射现象中，反射光线与入射光线、法线 在同一平面内。

答案：
(1) 垂直 粗糙
(2) 靠近
(3) 下部 在同一平面内

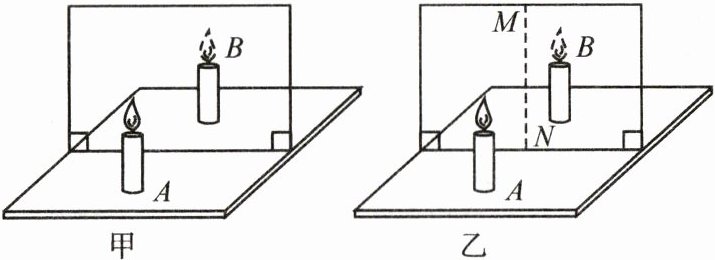

16. 小天用如图甲所示的实验器材，做“探究平面镜成像的特点”的实验：

(1)小天选用透明的玻璃板代替平面镜，目的是 便于确定像的位置。
(2)小天在玻璃板的前面放一支点燃的蜡烛 $ A $，还要在玻璃板的后面放一支没有点燃的蜡烛 $ B $，且蜡烛 $ A $ 和 $ B $ 应完全相同，这是为了比较 像与物的大小；在寻找蜡烛的位置时，发现所成的像比较模糊，不易寻找，接下来小天应该 将透明玻璃板换成深色玻璃板或减弱B侧亮度。
(3)将光屏竖立在像的位置(与玻璃板平行)，光屏上无法呈现蜡烛 $ A $ 的像，说明平面镜所成的像是 虚(选填“虚”或“实”)像。
(4)若把玻璃板沿 $ MN $ 截成两部分(如图乙所示)，并分别向两侧平移一小段距离，则蜡烛通过左右两部分玻璃板成像的情况是 A(选填“A”或“B”)。
A. 都成完整的像，且两个像在同一位置
B. 各成半个像，合起来成一个完整的像

答案：
(1) 便于确定像的位置
(2) 像与物的大小
将透明玻璃板换成深色玻璃板或减弱$B$侧亮度
(3) 虚
(4) A
