《2025年金钥匙课时学案作业本九年级物理上册苏科版》

1. 如图所示的电路中,导线$a$的一端固定连接在铅笔芯上,闭合开关,当导线$b$的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是导体(导体/绝缘体),还能说明导体的电阻与长度有关。受此启发,人们制造了一种可以改变电阻的元件,叫作滑动变阻器。

答案： 导体　长度　滑动变阻器

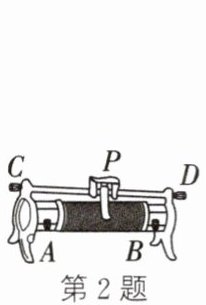

2. 如图所示的滑动变阻器,当$C、D$接入电路中时,该变阻器起导线(导线/定值电阻)的作用；当$A、B$接入电路时,该变阻器起定值电阻(导线/定值电阻)的作用；将$A、D$接入电路,闭合开关前滑片$P$应放在最右(左/右)端。

答案： 导线　定值电阻右

3. (教材P92 练习T2 变式)电阻箱是一种能够表示出电阻值的变阻器,如图所示,电阻箱的读数是2017$\Omega$,它能达到的最大电阻值是9999$\Omega$。它与滑动变阻器相比,最大的好处是能直接读出连入的阻值。

答案： 2017　9999　能直接读出连入的阻值

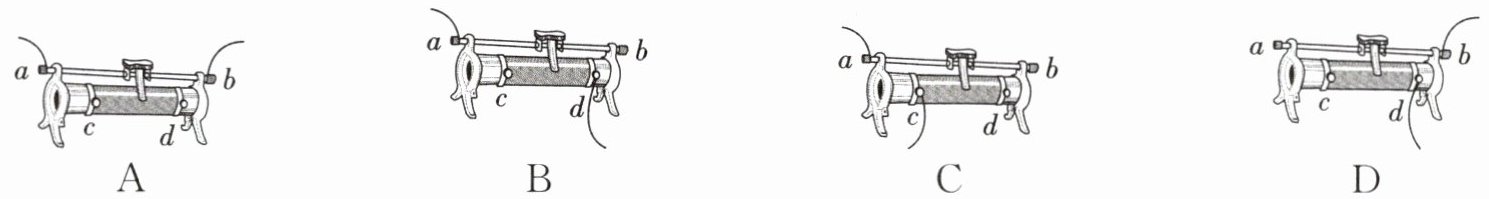

4. 当滑动变阻器的滑片向$b$端滑动时,下列四种接法中,其阻值变大的是 (C)

答案： C

5. 滑动变阻器的铭牌上标有“$50\ \Omega\ 1\ A$”字样,下列说法正确的是 (A)
A.该滑动变阻器电阻的变化范围是$0\sim50\ \Omega$
B.该滑动变阻器只能接入$50\ \Omega$的电阻
C.允许通过该滑动变阻器的最小电流是$1\ A$
D.允许通过该滑动变阻器的电流只能是$1\ A$

答案： A

6. 将两只滑动变阻器按如图所示的方法连接,如果把$a、b$两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把 (D)
A.$P_1$放在最右端,$P_2$放在最右端
B.$P_1$放在最左端,$P_2$放在最左端
C.$P_1$放在最右端,$P_2$放在最左端
D.$P_1$放在最左端,$P_2$放在最右端
甲 乙

答案： D

7. 如图所示,甲为可调亮度台灯,乙为台灯中电位器的结构图,$b$与金属滑片相连,转动旋钮可调节灯泡亮度。下列说法正确的是 (C)
A.若只将$a、c$接入电路,顺时针转动旋钮灯泡亮度变亮
B.若只将$b、c$接入电路,顺时针转动旋钮灯泡亮度不变
C.若只将$a、b$接入电路,顺时针转动旋钮灯泡亮度变暗
D.该电位器的原理是改变电阻丝的横截面积来调节灯泡亮度

答案： C
