《2025年金钥匙课时学案作业本九年级物理上册苏科版》

8. (易错题)小红在做实验时,先连成如图所示的电路,然后闭合开关$S_1$,再闭合开关$S_2$,小红看到的现象是 (A)
A.两盏灯开始都亮,后来$L_1$不亮
B.两盏灯一直都亮
C.两盏灯一直都不亮
D.两盏灯开始都亮,后来$L_2$不亮

答案： A

9. 在“连接并联电路”实验中,实验电路如图所示。
(1) 连接好电路后,闭合$S_1$,小邦发现两只灯泡都不亮,再闭合$S_2$,$L_2$亮、$L_1$仍然不亮。故障可能是$L_1$断路($L_1$短路/$L_1$断路/$L_2$短路/$L_2$断路)。
(2) 排除故障后,闭合$S_1和S_2$,$L_1和L_2$都亮,断开$S_2$,$L_2$灭、$L_1$仍然亮,请分析在并联电路中,开关怎样控制用电器？并联电路中，干路开关控制整个电路，支路开关控制该支路用电器。

答案： （1）L₁ 断路 （2）并联电路中，干路开关控制整个电路，支路开关控制该支路用电器

10. 在学习“串联和并联”时,小明连接的电路如图所示,开关不能控制灯泡的亮灭,闭合开关后,此时电路发生了短路,要使两灯并联,需将导线d接“3”的一端改接到4上。

答案： 不能 短路 4

11. 一个具有报警功能的物品展示台如图所示,该展示台由木板、弹簧、金属片A、金属片B、金属片C和报警电路组成。当小偷把物品搬离展示台时,金属片B在弹力作用下与金属片A、C分开,这时灯亮,电铃响。

答案： 亮 响

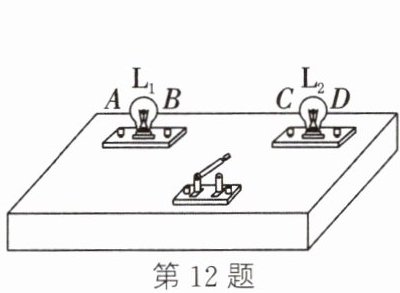

12. (2024·长沙浏阳期末)物理课上,老师给同学们展示了一个自主创新实验,实际上是一个有盖的木盒,盒盖上可看到两只灯泡和一个开关(导线的连接情况隐藏在盒内),如图所示。
(1) 当老师闭合开关时,两只灯泡都亮了；断开开关,两只灯泡又同时熄灭。
(2) 请你判断：在这个木盒内,除了导线,一定还有另外一个电路元件,它是电源。
(3) 根据上述现象,你不能(能/不能)断定这两只灯泡是串联的,在不增加其他器材的条件下,证明灯泡连接方式的具体做法是用手拧下其中一只灯泡，闭合开关后，若另一只灯泡能发光，则是并联，若不能发光，则是串联。

答案： （2）电源 （3）不能 用手拧下其中一只灯泡，闭合开关后，若另一只灯泡能发光，则是并联，若不能发光，则是串联

13. (2024·无锡锡山校级段考)如图,用导线连接使灯$L_1和L_2$组成并联电路的正确方法是 (C)

A.用一根导线连接A、B,再用另一根导线连接C、E
B.用一根导线连接A、B,再用另一根导线连接D、E
C.用一根导线连接A、C,再用另一根导线连接B、E
D.用一根导线连接A、C,再用另一根导线连接C、E

答案： C 解析：用导线连接A、B 时灯泡 L₁ 被短路，故 A、B 错误；连接A、C 和 B、E 时，两灯泡是并联的，故 C 正确；连接A、C 和 C、E 时，灯泡 L₁ 和 L₂ 被同时短路，两盏灯泡都不亮，故 D 错误。
