7. (新情境·社会热点)在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是 (B)
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： B

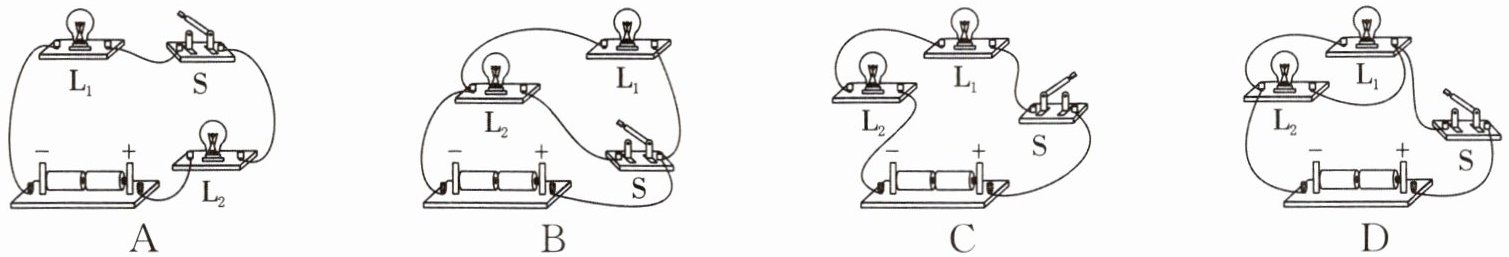

8. 下列电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的是 (D)

A
B
C D

答案： D

9. 有一发光棒闭合开关后众小灯都亮。一段时间后,其中一小灯熄灭,如图所示。关于该小灯熄灭的原因及众小灯的电路连接方式(不考虑混联),下列猜想合理的是 (D)
A.该小灯灯丝烧断,众小灯串联
B.该小灯处接线脱落,众小灯串联
C.该小灯处可能短路,众小灯并联
D.该小灯灯丝烧断,众小灯并联

答案： D

10. “红灯停,绿灯行,见了黄灯等一等”,请大家遵守交通规则。交通指示灯的连接方式是 并联；控制指示灯的开关和指示灯的连接方式是 串联。(串联/并联)

答案： 并联 串联

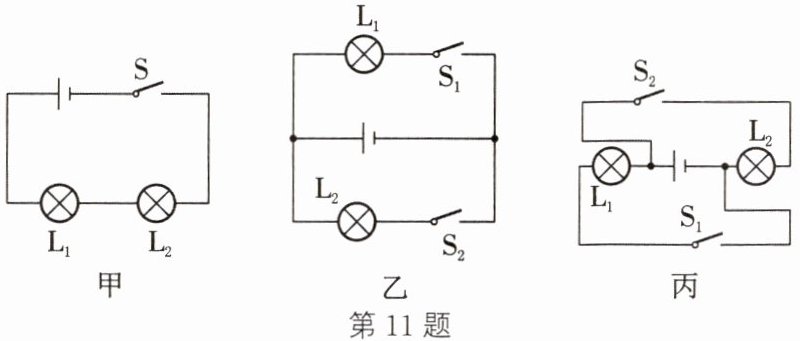

11. 如图所示的电路图中,图甲中$L_1$、$L_2$是串联的,S控制$L_1$、$L_2$；图乙中$L_1$、$L_2$是并联的,$S_1$控制$L_1$,$S_2$控制$L_2$；图丙中$L_1$、$L_2$是并联的,$S_1$控制$L_1$,$S_2$控制$L_2$。
]

答案： 串 L₁、L₂ 并 L₁ L₂ 并 L₁ L₂

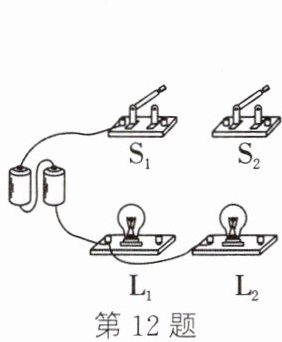

12. (2024·南通海安段考)将如图所示的实物电路连接成并联电路。要求：开关$S_1$控制干路；开关$S_2控制灯L_2$。

答案：
如图所示

13. (2024·南通崇川校级段考)如图所示的电路,若使$L_1$、$L_2$串联,则应闭合开关S₂。若使$L_1$、$L_2$并联,则应只闭合开关S₁、S₃；若同时闭合所有开关,会出现电源短路,是不允许的。
]

答案： S₂ S₁、S₃ 电源短路
