1. (教材P2材料改编)物理学中,将在力的作用下可绕一固定点转动的硬棒称为杠杆。钓鱼时,钓鱼竿可看成一根杠杆,如图所示,其支点位于A点处,动力作用点在B点处,阻力作用点在C点处。

答案： 固定点 A B C

2. 从支点到力的作用线的距离叫作力臂。如图所示,$OB是以O$为支点的杠杆,$F是作用在杠杆B$端的力。图中$AB与力F$的作用线在一条直线上,且$OA\perp AB$,则OA($OA/AB/OB$)表示力$F$的力臂。

答案： 力的作用线 OA

3. 农民拔去地里的棉秆的工具如图所示,使用时,将小铲着地,用虎口夹住棉秆的下部,然后在套管上用力,棉秆就被拔出来了。该工具整体可视为杠杆,则支点、动力作用点、阻力作用点对应的位置分别是(D)

A.转轴、虎口、套管
B.虎口、转轴、套管
C.小铲、虎口、套管
D.小铲、套管、虎口

答案： D

4. (2024·杭州拱墅校级段考)如图是一种新型开瓶器,借助它可单手轻易开启啤酒瓶盖,该开瓶器可看作一根杠杆。下列各示意图中能正确表示该开瓶器工作时的支点$O$、动力$F_1和阻力F_2$的是(D)
A
B
C D

答案： D

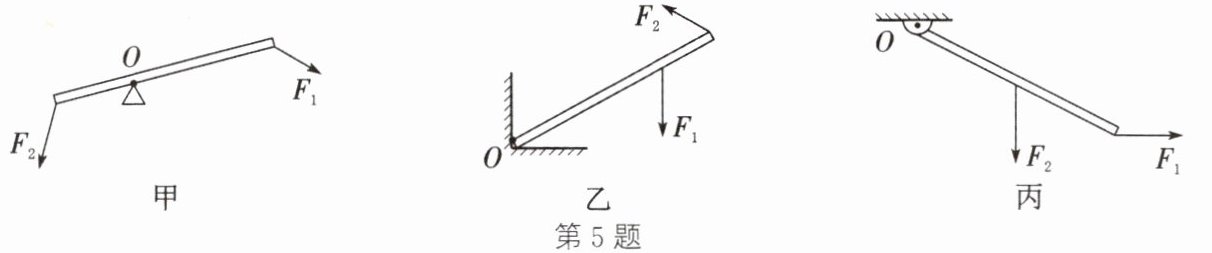

5. 作出下图中各杠杆所受动力$F_1的力臂l_1和阻力F_2的力臂l_2$。

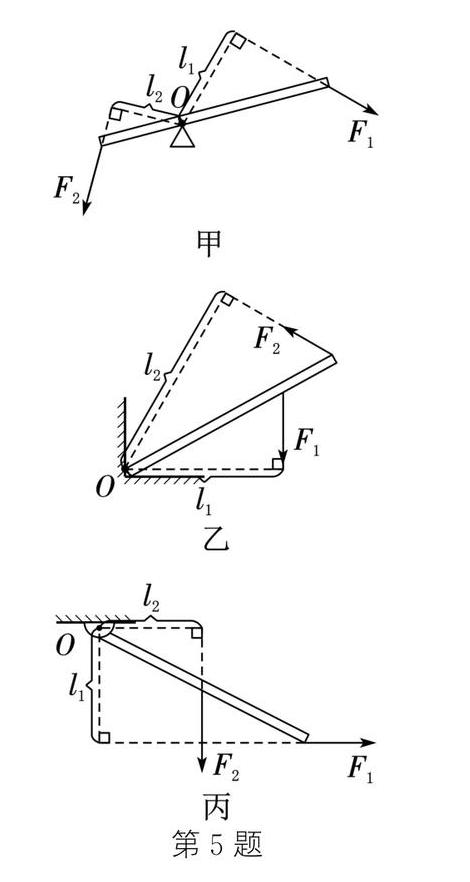

答案：
如图所示

6. (2024·固原原州校级段考)关于杠杆,小明有以下几种理解,其中错误的是(C)
A.杠杆可以是直的,也可以是弯的
B.杠杆的支点一定在杠杆上
C.动力臂是支点与动力作用点的连线
D.阻力臂是支点到阻力作用线的距离

答案： C
