7. 如图所示,工人师傅将油桶推上台阶,下列说法正确的是(C)
A.这不能看成杠杆,因为油桶是圆的
B.这不能看成杠杆,因为没有支点
C.这可以看成杠杆,因为满足杠杆的所有条件
D.这可以看成杠杆,支点就是横截面的圆心

答案： C

8. 如图所示的杠杆$OC$中,拉力$F$的力臂为(A)
A.$OB$
B.$OA$
C.$OC$
D.$BC$

答案： A

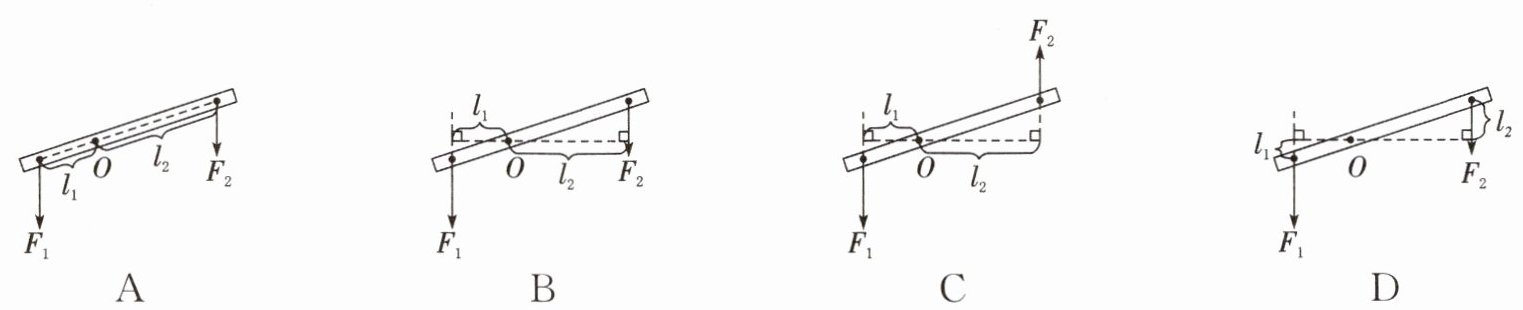

9. 桔槔是中国古代社会的一种主要灌溉机械。如图所示,在水井边架一根杠杆,前端用绳系提水工具,后端坠重物,即可一起一落地汲水。关于该桔槔使用时的杠杆五要素,下列示意图正确的是(B)


A
B
C D

答案： B

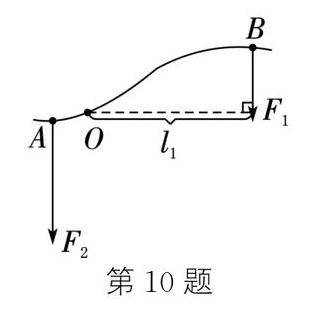

10. 钢丝钳的单侧钳柄及相连部分示意图如图所示。请在图中画出钢丝钳剪钢丝时的动力臂$l_1和阻力F_2$。

答案：
如图所示

11. 一种活塞式抽水机的示意图如图所示,其中手柄$AOB$是一根杠杆,杠杆在动力$F_1的作用下绕O$点匀速转动,请在图中画出杠杆在$B点受到的阻力F_2的示意图和F_1的力臂l_1$。

答案：
如图所示

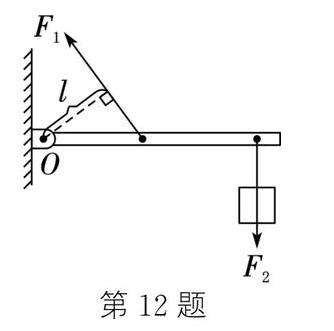

12. (2025·南通海安一模)作出图中以$l为力臂的动力F_1及杠杆所受阻力F_2$的示意图(不计杠杆自重和摩擦)。

答案：
如图所示

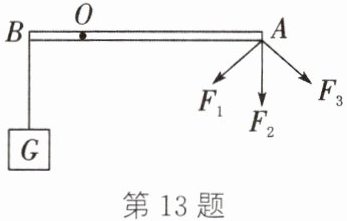

13. 如图所示,在杠杆的$A点施加一个力F$,先后沿$F_1$、$F_2$、$F_3$的方向。
(1)分别画出三个力的力臂。
(2)比较三个力的力臂,力$F$方向怎样时它的力臂最长？

答案：

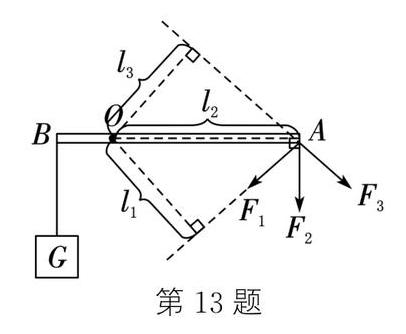

（1）如图所示 （2）当以动力作用点 A 到支点 O 的连线为动力臂时，力臂最长，此时力 F 沿 F₂方向 解析：（1）分别过支点 O 作 F₁、F₂、F₃力的作用线的垂线，即 F₁、F₂、F₃的力臂 l₁、l₂、l₃。（2）比较三个力的力臂可知，当以动力作用点 A 到支点 O 的连线为动力臂时，力臂最长，此时力 F 沿 F₂方向。
