《2025年金钥匙课时学案作业本九年级物理上册苏科版》

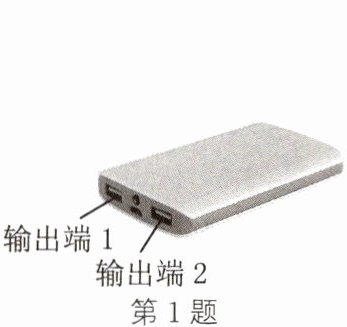

1. 如图所示,某手机移动电源(俗称充电宝)有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是并联；用移动电源为手机充电时,手机相当于电路中的用电器。
第1题

答案： 并；用电器

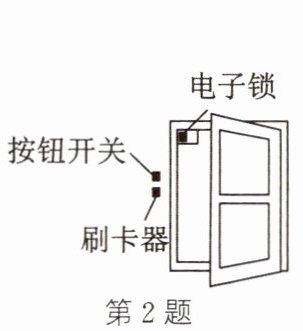

2. (2024·南昌段考)某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成(如图所示),无论是刷卡还是按动按钮开关,均可单独控制电子锁中电流的通断。若将电子锁看作电器,则刷卡器相当于电路中的开关,刷卡器与按钮开关的连接方式是并联。
第2题

答案： 开关；并联

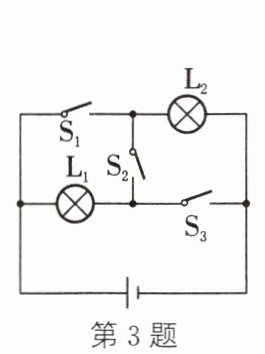

3. (2024·汕头一模)如图所示,只闭合开关$S_1$、$S_2$时,灯L₂发光；当开关$S_3$闭合,其他开关断开时,灯$L_1$、$L_2$串联；当开关S₁、S₂、S₃同时闭合时,会造成电源短路,应坚决避免。
第3题

答案： L₂；S₂；S₁、S₂、S₃

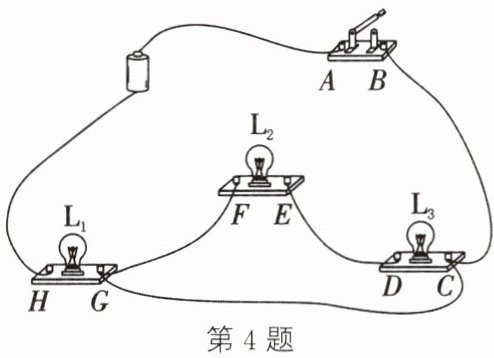

4. 小明同学想在如图所示的某些接线柱间去掉或接上一些导线,使3盏小灯泡分别成为串联或并联。请你帮他完成目标。
(1)使3盏小灯泡成为串联最简单的方法是去掉CG导线。
(2)使3盏小灯泡成为并联最简单的方法是连接DH或EH导线。
第4题

答案：
(1)去掉CG导线；
(2)连接DH或EH导线

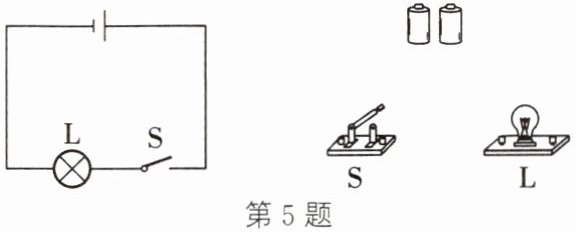

5. (2024·眉山洪雅期末)请根据所给的电路图连接实物电路。
第5题

答案： 如图所示

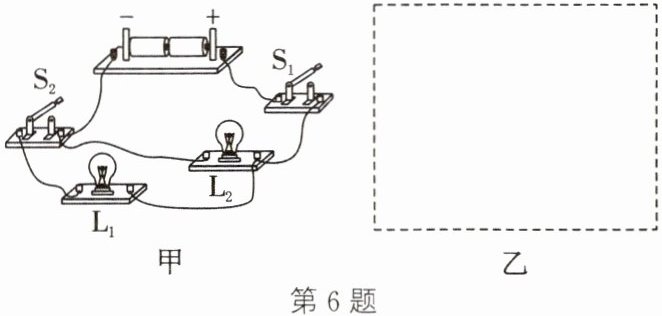

6. (2025·苏州模拟)按照图甲实物电路,在图乙虚线框内画出其电路图。
第6题 乙

答案： 如图所示

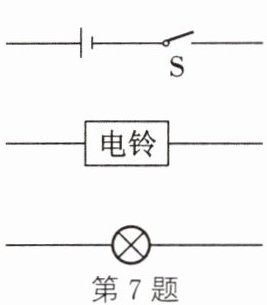

7. (2024·南通海安期末)某兴趣小组要为医院设计一个“应急呼叫器”电路,要求：开关断开时,电灯和电铃均不工作；开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作,请你完成如图电路。
第7题

答案： 如图所示
