《2025年金钥匙课时学案作业本九年级物理上册苏科版》

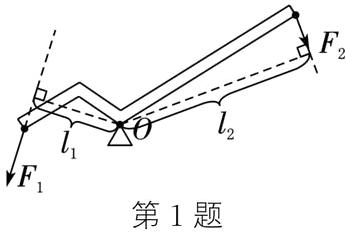

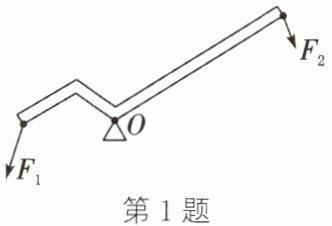

1. 请在图中画出杠杆的动力$F_1和阻力F_2$的力臂。

答案：

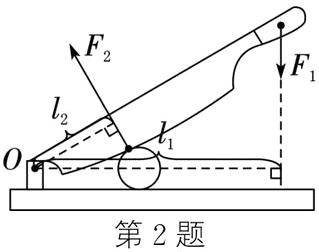

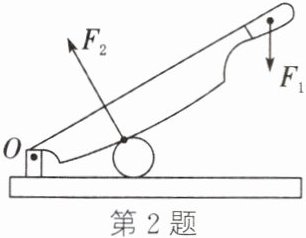

2. 如图所示为铡刀切甘蔗时的示意图,请在图中画出作用在铡刀上的动力$F_1和阻力F_2$的力臂。

答案：

3. (2025·西安灞桥校级模拟)如图所示是教室中的学生椅,人坐在椅面上若用力向后靠,椅子可能会向后倾倒。请画出椅子即将向后倾倒时,支点$O的位置及靠背所受压力F_2的力臂l_2$。

答案：

4. 如图所示,用开启啤酒瓶盖的工具开启瓶盖。请在图中标出支点$O$的位置,画出力$F$的力臂。

答案：

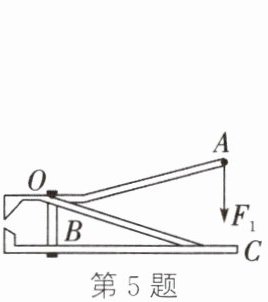

5. 如图所示是指甲剪的示意图。请在图中画出杠杆$ABO以O点为支点时动力F_1的力臂l_1和阻力F_2$的示意图。

答案：

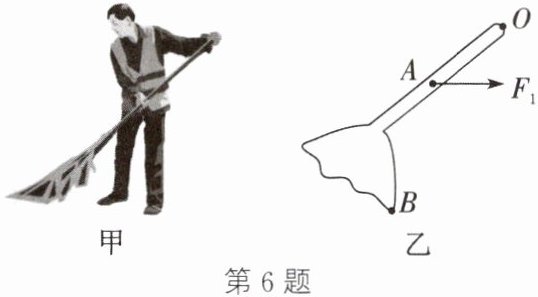

6. (2024·广东三模)如图甲所示为工人师傅用笤帚扫地的情景。把左手握处视作支点,右手作用在笤帚上$A点的动力为F_1$。请在图乙中画出作用在$B点的阻力F_2的示意图及动力臂l_1$。

答案：

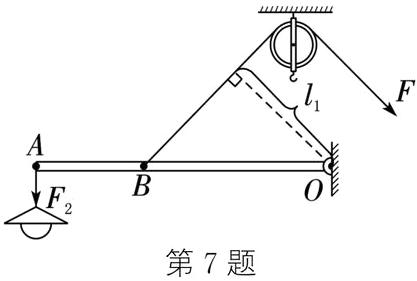

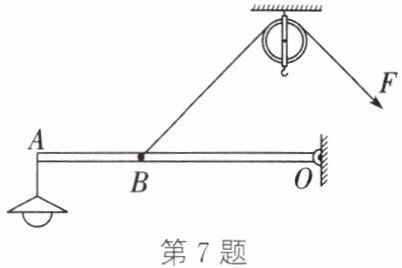

7. 某剧组为拍摄节目需要,设计了如图所示的拉力装置来改变照明灯的高度,轻质杠杆$ABO可绕O$点转动,请在图中画出杠杆所受拉力的力臂$l_1和杠杆所受阻力F_2$的示意图。

答案：

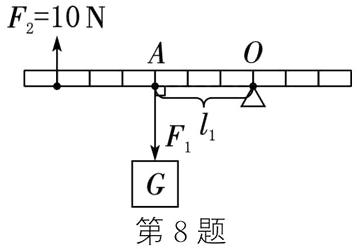

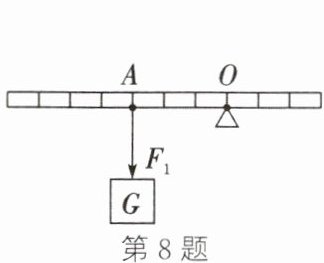

8. 如图所示,一根质量忽略不计的杠杆的支点为$O$,在$A点悬挂一重为20\ N$的物体,物体对杠杆的拉力为$F_1$。现在杠杆上施加一个大小为$10\ N$、方向竖直向上的力$F_2$,杠杆在水平位置保持平衡,请在图中画出拉力$F_1的力臂l_1以及拉力F_2$的示意图。

答案：
