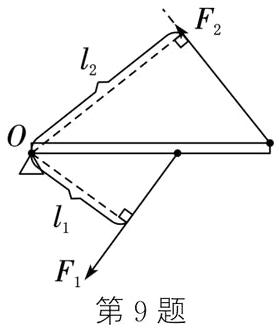

9. 如图所示,杠杆处于静止状态,如果$l_1是力F_1$的力臂,请画出动力$F_1的示意图与F_2$的力臂。

答案：

10. 如图所示,$O$为支点,$l_1为动力F_1$的力臂,请作出此杠杆的动力$F_1和阻力F_2$的示意图。

答案：

11. 画出图中杠杆平衡时,作用在杠杆上的最小力的示意图和该力的力臂。

答案：

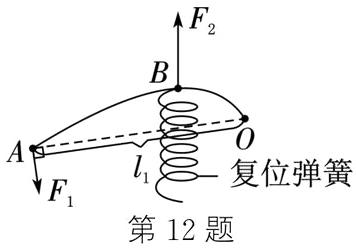

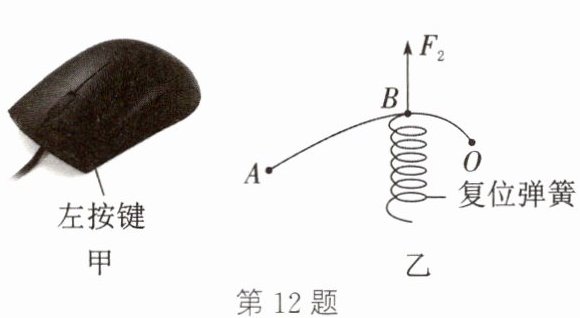

12. (2024·南通海安段考)如图甲是一款电脑鼠标,它的按键可看作简单的杠杆,如图乙所示,$AO$为按键,$O$点为支点,请在图乙中画出在$A点按下按键的最小动力F_1的示意图和动力F_1的力臂l_1$。

答案：

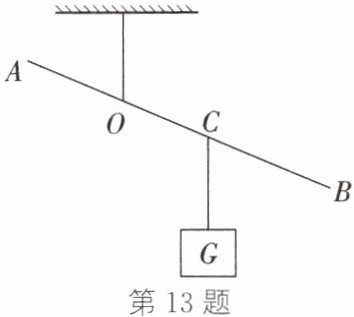

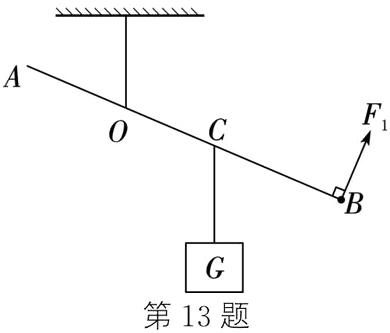

13. (2023·郴州)如图所示,$O$为支点,杠杆$AB$平衡时,画出施加在杠杆上最小动力$F_1$的示意图。

答案：

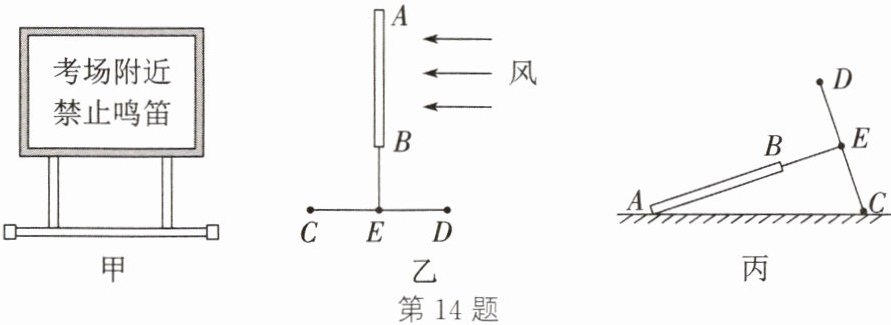

14. (2023·鞍山)图甲是一种常用的移动指示牌,图乙是它的模型,图丙是被风刮倒的指示牌,请在图丙中画出将指示牌扶起的最小力的示意图及其力臂。

答案：

15. (2024·信阳新县模拟)如图所示,将一个一侧带有抽屉的办公桌的一端抬离地面,请你标出支点$O并作出最小力F$的示意图。

答案：

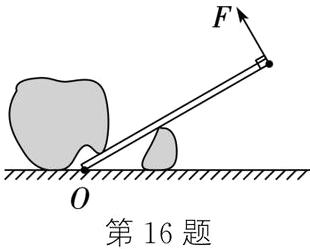

16. 用一根钢棒撬动地面上的一块大石头,如图所示,请你在图中作出最省力时的动力$F的示意图并标出相应支点O$的位置。

答案：
