《2025年金钥匙课时学案作业本九年级物理上册苏科版》

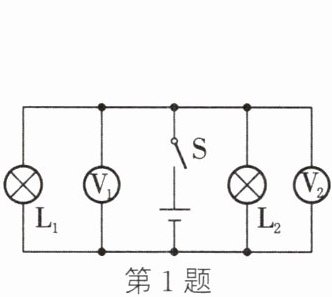

1. 如图所示的电路中,闭合开关S后,电压表$V_1$的示数为4.5V,电压表$V_2$的示数是4.5V,电源电压是4.5V。

答案： 4.5 4.5

2. 如图甲,电路中两个电灯是并联的,电流表$A_1$的示数如图乙,则$A_1$的示数为1.6A,电流表$A_2$的示数为0.9A,则通过电灯$L_1$的电流是0.7A,通过电灯$L_2$的电流是0.9A。

答案： 并 1.6 0.7 0.9

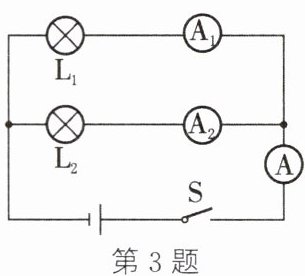

3. 如图所示,在探究“并联电路的电流规律”时,闭合开关后,电流表$A_1$的示数是0.1A,电流表$A_2$的示数是0.3A,则电流表A的示数是 (D)

A.0.1A
B.0.2A
C.0.3A
D.0.4A

答案： D

4. 将灯$L_1$和$L_2$接入同一个电路中,用电压表分别测得灯$L_1、$$L_2$两端的电压为2.5V、2.0V,则 (A)
A.两灯一定串联
B.两灯一定并联
C.两灯可能并联
D.两灯不一定串联

答案： A

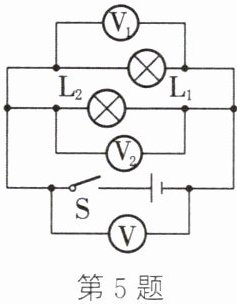

5. 如图所示,闭合开关后灯$L_1$比$L_2$亮,电压表$V_2$示数为6V,下列说法正确的是(A)

A.电压表$V_1$的示数为6V
B.电压表$V_1$的示数大于6V
C.电压表V的示数小于6V
D.电压表V的示数大于6V

答案： A

6. 如图所示,闭合开关S后,两灯都正常发光,一段时间后,其中一灯突然熄灭了,电流表的示数不变,则故障可能是 (B)
$A. L_1$短路$ B. L_1$断路$ C. L_2$短路$ D. L_2$断路

答案： B

7. (2024·南通海门期末)如图所示为家用插线板示意图。图中A线接入家庭电路中,B线接台灯,C线接取暖器,两个用电器均正常工作时,A、B、C三处的电流分别为Iₐ、Iₑ、I_c。则它们的大小关系正确的是 (D)

A.Iₐ= Iₑ
B.I_c= Iₐ+Iₑ
C.Iₑ= I_c
D.Iₐ= Iₑ+I_c

答案： D
