《2025年金钥匙课时学案作业本九年级物理上册苏科版》

1. 如图所示,用杆和绳将一盏电灯吊起来,$O$点是支点,请画出绳上拉力$F的力臂l$。

答案：
如图所示

2. (2023·锦州)中医用切刀切药材的示意图如图所示,请你在图中画出施加在手柄上$A点的最小力F及其力臂l$。

答案：
如图所示

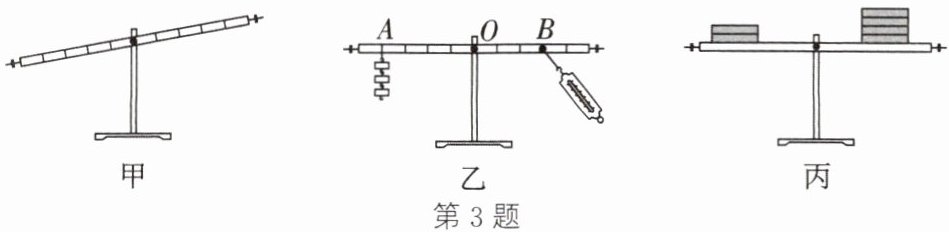

3. 在“探究杠杆的平衡条件”实验中：
(1) 小明安装好杠杆后,发现其左端下沉,如图甲所示,为使杠杆在水平位置平衡,应将平衡螺母右调节。

(2) 如图乙所示,杠杆调节平衡后,在$A$处悬挂三个钩码,每个钩码重为$0.5\ N$。如果在$B$处施加一个拉力使杠杆在水平位置再次平衡,当方向为竖直向下时,拉力最小,大小为2$N$。
(3) 课后,小明制作了一根简易杠杆,调节杠杆在水平位置平衡,然后在它两边恰当位置分别放上不同数量的同种硬币,使其在水平位置再次平衡,如图丙所示,则力臂$l_{左}:l_{右} = $2:1,若两边同时各取走一枚硬币,则杠杆的右端将下沉。

答案：
(1)右
(2)竖直向下 2
(3)$2:1$ 右
