《2025年金钥匙课时学案作业本九年级物理上册苏科版》

18. (2024·贺州昭平期中改编)关于电流表和电压表的使用,下列说法正确的是(C)
A.电流表可以直接连接到电源两极
B.应先使用小量程进行“试触”
C.使用前应检查指针是否对准“0”刻度线
D.电压表使用时应与待测用电器串联

答案： C

19. 一种定时课间音乐播放装置的原理图如图所示,“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间自动断开的开关。闭合开关S,当“定时开关”处于闭合状态时,指示灯 ①(会/不会)亮,播放器 ②(会/不会)播放音乐；到达设定时间“定时开关”处于 ③(闭合/断开)状态,“播放器”播放音乐。关于①②③处应填的内容,下列选项中正确的是(A)

A.会,不会,断开
B.不会,会,闭合
C.不会,会,断开
D.会,不会,闭合
第19题

答案： A

20. 如图所示,灯$L_1和L_2$是两只相同的灯泡,a、b是电流表或电压表。闭合开关S后,两只灯泡都能发光,则下列判断正确的是(C)
A.a、b均为电流表
B.a、b均为电压表
C.a为电流表,b为电压表
D.a为电压表,b为电流表
第20题 第21题

答案： C

21. 如图甲、乙所示的串联和并联电路,两个灯泡规格不同,开关S闭合,关于电路中的电流或电压的关系,下列说法正确的是(C)
A.甲电路中,$U = U_1 = U_2$
B.甲电路中,$U ＞ U_1 = U_2$
C.乙电路中,$I = I_1 + I_2$
D.乙电路中,$I ＞ I_1 = I_2$

答案： C

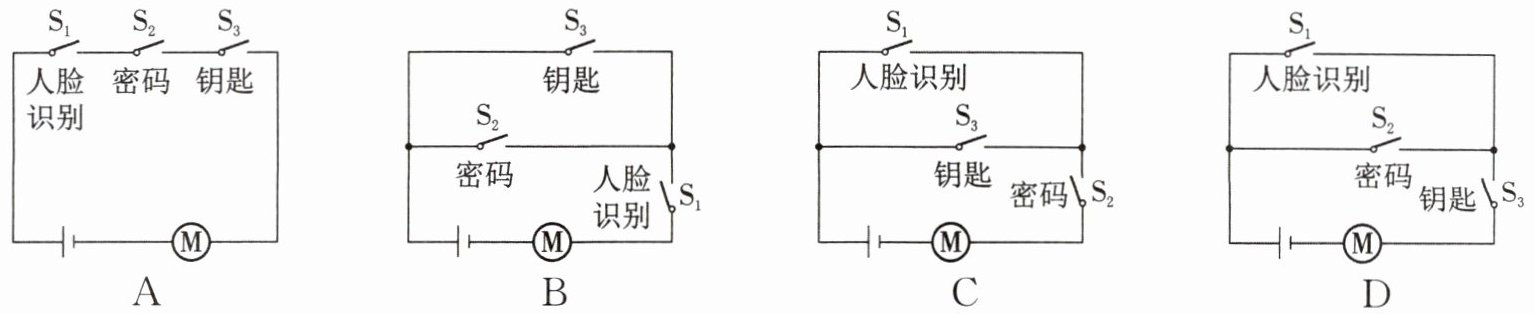

22. (2025·孝感汉川校级模拟)科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用$S_1$表示人脸识别,$S_2$、$S_3$表示密码、钥匙。匹配成功后对应开关自动闭合,电动机才工作开锁。满足上述两种方式都能开锁的电路是(B)

A.
B.
C.
D.

答案： B
