《2025年金钥匙课时学案作业本九年级物理上册苏科版》

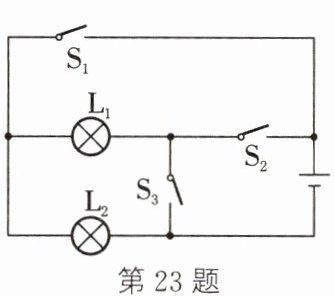

23. 如图所示电路,要使灯泡$L_2$发光、$L_1$不发光,应只闭合开关$S_2$；要使灯泡$L_1$、$L_2$并联,应闭合开关$S_1$、$S_3$；为了电路安全,不允许同时闭合开关$S_1$、$S_2$。
第23题

答案： S₁；S₁、S₃；S₂、S₃

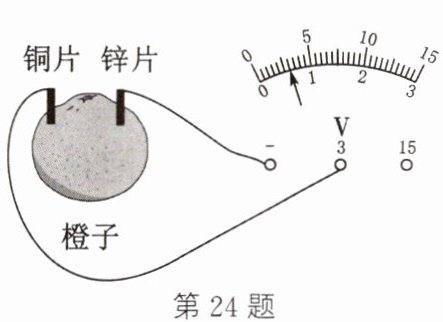

24. 如图所示,水果电池可以把化学能转化为电能。用导线将电压表的两个接线柱分别接在铜片和锌片上,电压表指针发生了偏转,由此可知锌片是水果电池的负极,此时电压为0.6V。
第24题 第25题

答案： 化学；负；0.6

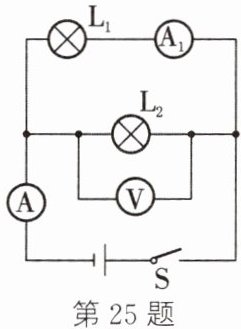

25. 如图所示,电源电压为3V,闭合开关S后,电流表A的示数为0.54A,电流表$A_1$的示数为0.2A,则通过小灯泡$L_1$的电流为0.2A,通过小灯泡$L_2$的电流为0.34A,电压表V的示数为3V。

答案： 0.2A；0.34A；3V

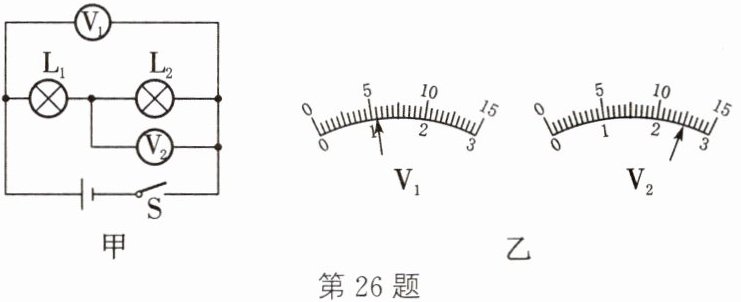

26. 如图甲所示的电路中,当电路闭合后,$V_1和V_2$的示数分别如图乙所示,则$V_1$的示数为5.5V,$V_2$的示数为2.5V,小灯泡$L_1两端的电压U_1 = $3V。
甲 乙
第26题 第27题

答案： 5.5V；2.5V；3V

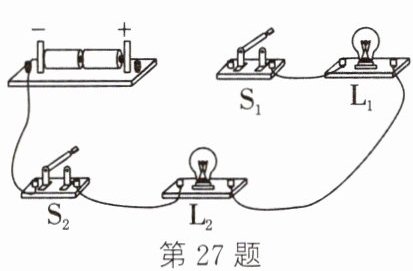

27. 将图中电路连接完整,要求：灯$L_1和灯L_2$并联,开关S1只控制灯$L_1$,开关$S_2同时控制灯L_1和灯L_2$。

答案： 如图所示

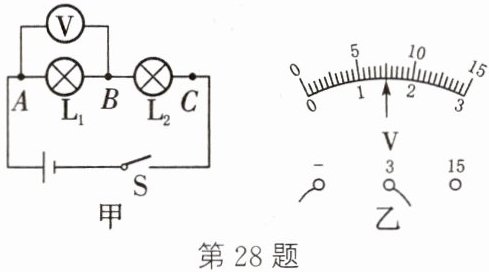

28. 某小组同学利用如图甲所示电路探究串联电路中的电压关系。
甲 乙
(1)下列操作不正确的是C。
A. 连接电路时,开关S处于断开状态
B. 连接电压表时,试触后再选择合适量程
C. 电压表与A接点的连线转接至C接点,测量$L_2$两端电压
(2)图乙中电压表的示数为1.5V。
(3)测量灯泡$L_1$两端电压时,两灯泡突然熄灭,电压表的示数变为0,若故障可能是由某灯泡“短路”或“断路”引起的,则发生故障的灯泡及故障类型是L₂断路。
(4)该小组同学更换灯泡,继续进行实验,最终得出的结论是在串联电路中，电路两端的总电压等于各部分电路两端的电压之和。

答案：
(1)C；
(2)1.5；
(3)L₂断路；
(4)在串联电路中，电路两端的总电压等于各部分电路两端的电压之和
