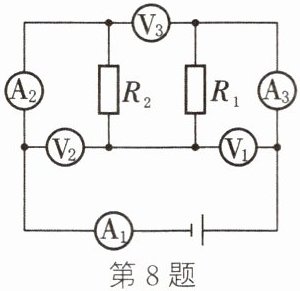

8. (2024·济宁梁山期末)某一部件外壳上三个电压表的示数分别为$U_1、$$U_2、$$U_3,$三个电流表的示数分别为$I_1、$$I_2、$$I_3,$它的内部结构如图所示,以下对各数据的分析正确的是 ( C )

$A. U_1 = U_2 = U_3 B. I_1 = I_2 = I_3 C. U_1 + U_2 = U_3 D. I_3 = I_1 + I_2$

答案： C

9. (2024·河北期中)如图所示,当开关$S_1$闭合$,S_2$断开时,电流表A的示数为0.24 A,则通过灯$L_2$的电流是0.24A；当$S_1$和$S_2$都闭合时,电流表的示数为0.56 A,则此时通过灯$L_1$的电流是0.56A,通过灯$L_2$的电流是0。

答案： 0.24A 0.56A 0

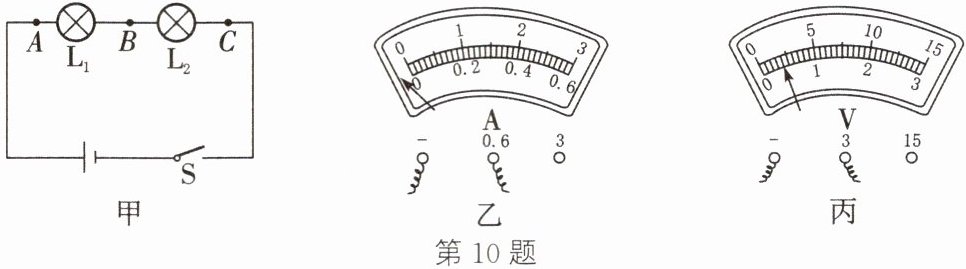

10. (2024·青岛李沧期末改编)为了探究“串联电路的电流和电压特点”,小明连接了如图甲所示的电路。

(1) 实验时,在图甲中A、B、C三点分别接入三个电流表。闭合开关后,发现其中一个电流表指针偏转方向如图乙所示,原因可能是电流表正、负接线柱接反了。
(2) 闭合开关S后,发现灯泡$L_1$发光$,L_2$不发光,原因可能是L₂短路(合理即可)。
(3) 正确完成实验后,小明发现三个电流表的示数是相同的,由此可以初步得出串联电路的电流规律：Iₐ=Iᵦ=Ic(用字母表示)。
(4) 在探究“串联电路电压规律”时,小明先将电压表并联在$L_1$两端,闭合开关,电压表示数如图丙所示,此时$L_1$两端的电压为0.4V。接下来他断开开关,直接将电压表的一端从A点接到C点测$L_2$两端电压,闭合开关,会出现的现象是电压表指针反向偏转。

答案：
(1)电流表正、负接线柱接反了
(2)L₂短路(合理即可)
(3)Iₐ=Iᵦ=Ic
(4)0.4 电压表指针反向偏转

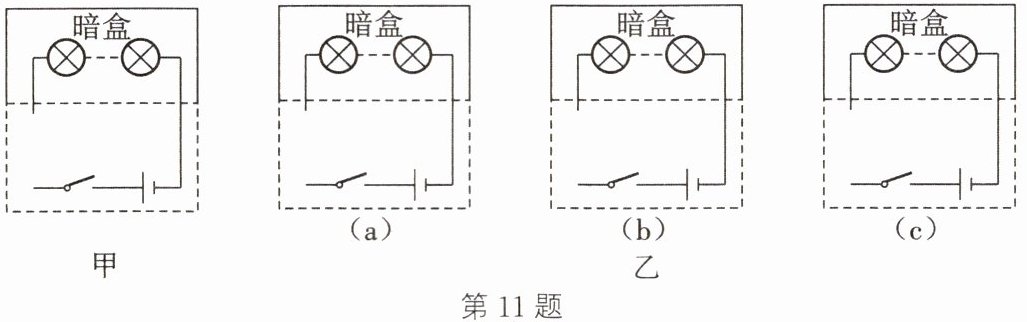

11. 如图甲所示,暗盒内有若干只规格相同的小彩灯串联后接到暗盒外的电源上,为了判断暗盒内小彩灯的数目,现提供一只与暗盒内规格相同的小彩灯、两只电压表和导线。

(1) 请利用所提供的器材,在图乙(a)(b)(c)虚线框内画出你所设计的三种电路图。
(2) 在你设计的电路中,若闭合开关后$V_1、$$V_2$的示数分别为$U_1、$$U_2,$则暗盒里小彩灯的只数表达式：图(a)中n = $\frac{U_1}{U_2}-1$；图(b)中n = $\frac{U_1}{U_2}$；图(c)中n = $\frac{U_2}{U_1-U_2}$。

答案：
(1)如图所示
(2)$\frac{U_1}{U_2}-1$ $\frac{U_1}{U_2}$ $\frac{U_2}{U_1-U_2}$
