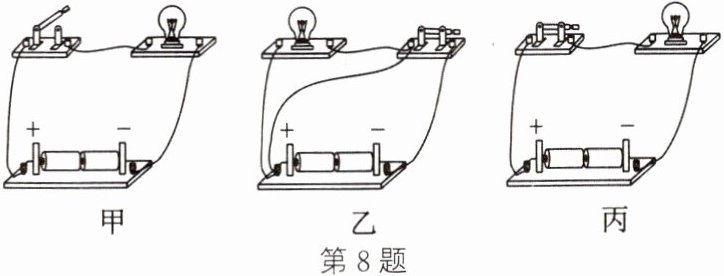

8. 对如图所示的三个电路,状态判断正确的是 (A)

A.甲断路,乙短路,丙通路
B.甲通路,乙短路,丙短路
C.甲断路,乙通路,丙短路
D.甲短路,乙断路,丙通路

答案： A

9. 在“观察手电筒”活动中,小明将两节干电池装入手电筒后,按下手电筒的按钮,发现手电筒不发光,原因可能有：①电池没电了；②灯罩松动了；③开关接触不良；④电池装反了；⑤电池提供的电能太少。其中,正确的一组是 (B)
A.①②③
B.①③④
C.②③④
D.③④⑤

答案： B

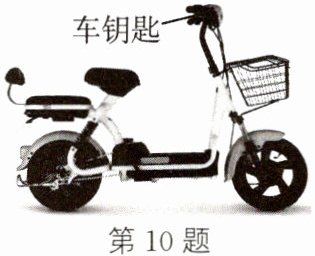

10. (2024·南通段考)如图为人们所喜爱的电动自行车,它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。车钥匙其实就是一个开关；给电动自行车充电时,电瓶相当于用电器(电源/用电器)。

答案： 开关 用电器

11. 如图所示,当开关$S_1$、$S_2$都断开时,电路处于断路状态；当$S_1$闭合、$S_2$断开时,电路处于通路状态；当开关$S_1$、$S_2$都闭合时,电路处于短路状态。

答案： 断路 通路 短路

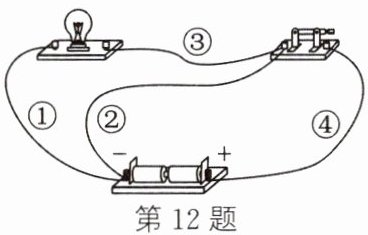

12. 如图所示的电路所处的状态,会造成电源(电源/灯泡)损坏,要使其成为正确的电路,只要拆掉图中标注②的导线。

答案： 电源 ②

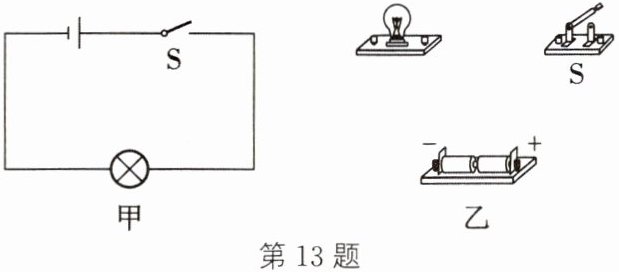

13. 有一个常见的电路图如图甲所示,请你在图乙中用笔画线表示导线,连接相应的电路。

答案：
如图所示

14. (易错题)如图甲所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,可用如图乙所示的测通器来测试,其操作过程如下：
(1) 连接A、B,将测通器的m连接在D上。当n连接F时小灯泡发光,连接E时小灯泡不发光。由此可以确定C、E为同一根导线的两端。
(2) 为了弄清另两根导线的两端,可连接A、C,测通器的一端必须与E相连,另一端只需接触一根导线就能将另两根导线的端点区分开。

答案：
(1) C、E
(2) E 解析:
(1) 因为连接A、B，将测通器的m连接在D上，当n连接F时小灯泡发光，说明D、A、B、F连通，C、E为另外的一根。
(2) 由
(1)知，C、E为一根导线，将A、C连在一起，测通器的一端必须与E相连，另一端只需接触一根导线就能将另两根导线的端点区分开。
