10. 小明在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示,如果此时将开关S闭合,那么 (C)
A.灯不亮,电流表被烧坏
B.灯不亮,电流表有示数
C.灯不亮,电压表有示数
D.灯亮,电流表、电压表都有示数
第10题 第12题

答案： C

11. 小明同学用有$0\sim3 V和0\sim15 V$两个量程的电压表测电压时,电压表“-”接线柱已经接入电路,在用$0\sim15 V$量程试触时,指针位置如图所示,则下一步的实验操作应该是 (D)
A.直接接入$c$接线柱,然后读数
B.直接接入$b$接线柱,然后读数
C.断开开关,接入$c$接线柱,闭合开关后读数
D.断开开关,接入$b$接线柱,闭合开关后读数

答案： D

12. 某同学在用电压表测电压前,已将指针调到“0”刻度线处,第一次将电压表接入电路时,指针偏转情况如图甲所示,这是因为电压表的正、负接线柱接反了；纠正后第二次把电压表接入电路时,指针偏转情况如图乙所示,这是因为电压表的量程选小了。

答案： 电压表的正、负接线柱接反了　电压表的量程选小了

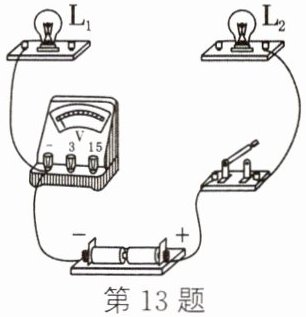

13. 在如图所示的实物电路中,有两根导线尚未连接,用笔画线代替导线将电路连接完整。要求：两灯串联,电压表只测灯$L_1$两端的电压,导线不能交叉。
第13题 第14题

答案： 如图所示

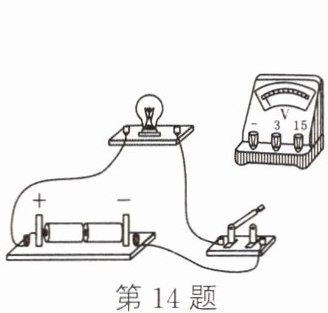

14. 在“用电压表测电压”实验中,小红按照如图所示电路进行实验。
(1) 要正确测量小灯泡两端电压,请将电压表接入电路。
(2) 实验中,小红分别用电压表测出了每节电池的电压及它们串联后的总电压,分别为$1.5 V$、$1.4 V$、$2.9 V$,根据以上实验数据可得出的初步结论是串联电池组的电压等于每节电池的电压______之和。

答案：
(1)如图所示　
(2)之和

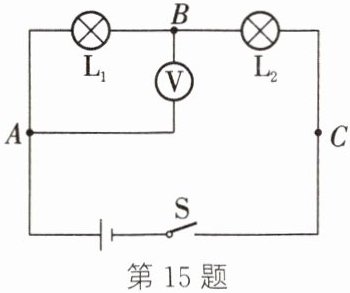

15. 某同学在利用电压表测用电器两端电压时,设计了如图所示的电路。当电压表的接线柱接$A$接线柱时,可以测出灯$L_1$两端的电压,如果其他元件不变,把电压表的此接线柱改接到$C接线柱上即可测出L_2$两端的电压,这样就可以省掉拆电路的麻烦。你认为这样做不可行(可行/不可行),判断的依据是把导线由A接线柱改接到C时，电压表的正、负接线柱接反了。

答案： 不可行　把导线由A接线柱改接到C时，电压表的正、负接线柱接反了
