《2025年名校课堂九年级物理上册北师大版3》

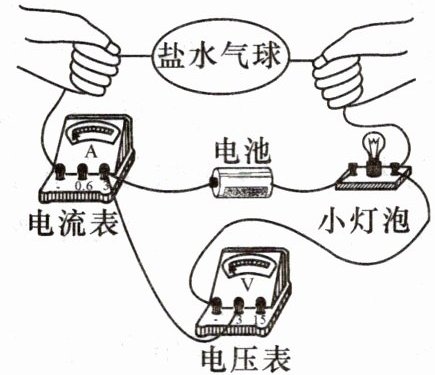

12. (2024·西安铁一中月考) 学习小组用装满盐水的气球连接在如图的电路中。当用手拉扯连接气球的导线, 使气球变长 (盐水与导线充分接触且气球不破裂), 下面说法正确的是 (D)


A.气球内的盐水是绝缘体
B.小灯泡变得更亮
C.无论怎样拉动, 电压表的示数都不变
D.电压表与电流表示数的比值变大

答案： D

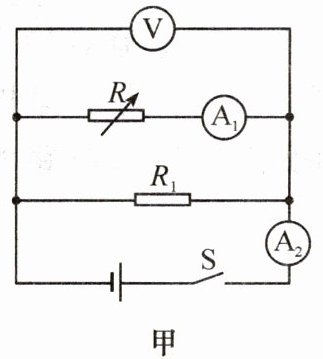

13. (2023·黄冈) 课后服务时间, 老师和物理兴趣小组同学用一个热敏电阻与其他电学元件组成了如图甲所示电路。电源电压恒定不变, $ R_{1} $ 是定值电阻, $ R $ 是热敏电阻, 其阻值 $ R $ 与温度 $ t $ 的关系如图乙所示。开关 $ S $ 闭合, 热敏电阻温度升高时, 下列说法正确的是 (C)



A.电压表 $ V $ 的示数减小
B.电流表 $ A_{2} $ 的示数减小
C.电流表 $ A_{2} $ 与 $ A_{1} $ 示数之差不变
D.电压表 $ V $ 与电流表 $ A_{1} $ 示数之比增大

答案： C

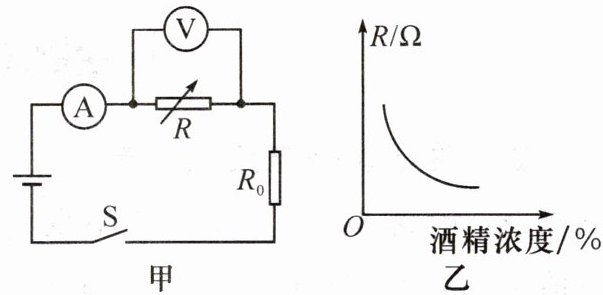

14. 为了检测酒驾行为, 如图甲所示是小明设计的一款酒精浓度检测仪的电路图, 其电源电压保持不变, $ R_{0} $ 为定值电阻, $ R $ 为酒精气体浓度传感器 (气敏电阻), $ R $ 的阻值与酒精浓度的关系如图乙所示。闭合开关, 当传感器酒精浓度增大时, 下列说法正确的是 (D)

A.电流表的示数变小
B.电压表的示数变大
C.电流表的示数与电压表的示数的比值变小
D.电流表的示数与电压表的示数的比值变大

答案： D

15. (2024·西安长安区期末) 如图所示, 是小丁设计的汽车油箱内油量不足时触发报警的电路, 电源两端电压保持不变, 电阻 $ R_{1} $、$ R_{2} $ 中的一个是定值电阻, 另一个是压敏电阻。压敏电阻装在油箱内底部, 其阻值随油箱中油量的减少而增大, 当电压表示数大于某一值 $ U $ 时, 就会触发报警。电压表示数为 $ U $ 时, 油箱中的油量为警戒油量。下列说法正确的是 (D)


A.$ R_{2} $ 为压敏电阻
B.随着油箱的油量减少, 通过定值电阻的电流变大
C.若换用阻值较小的定值电阻, 警戒油量将变小
D.若换用电压更大的电源, 警戒油量将变大

答案： D

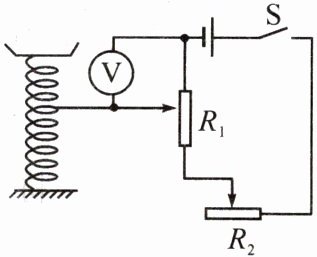

16. (2024·陕西) 小明在课外实践活动中设计了一款台秤, 其显示端由电压表表盘改装而成, 电路设计如图所示。闭合开关 $ S $, 关于该台秤的分析正确的是 (D)


A.保持 $ R_{2} $ 阻值不变, 被测物体质量变小时, 电路中电流变大
B.保持 $ R_{2} $ 阻值不变, 被测物体质量变大时, 电压表示数变小
C.若需要使台秤的分度值变小, 可以将 $ R_{2} $ 滑片向左滑动
D.若台秤测量值偏小, 可以将 $ R_{2} $ 滑片向右滑动进行校准

答案： D
