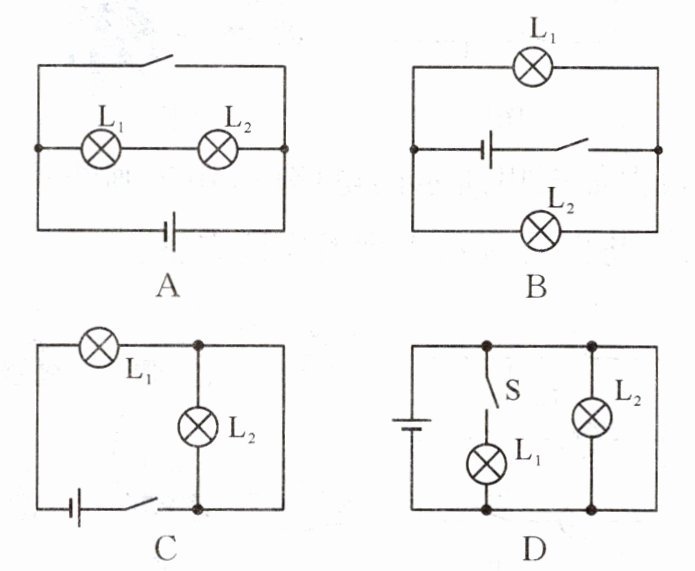

【例 1】在如图所示的四个电路中,开关能够同时控制两盏灯,且两灯并联的是 (B)

答案： B

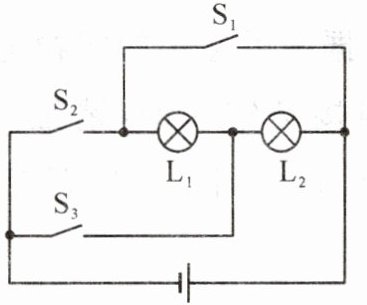

【例 2】如图,下列判断正确的是 (D)


A.$ S_1 $ 闭合,$ S_2 $、$ S_3 $ 断开,$ L_1 $、$ L_2 $ 串联
B.$ S_2 $、$ S_3 $ 闭合,$ S_1 $ 断开,$ L_1 $、$ L_2 $ 串联
C.$ S_2 $ 闭合,$ S_1 $、$ S_3 $ 断开,$ L_1 $、$ L_2 $ 并联
D.$ S_1 $、$ S_3 $ 闭合,$ S_2 $ 断开,$ L_1 $、$ L_2 $ 并联

答案： D

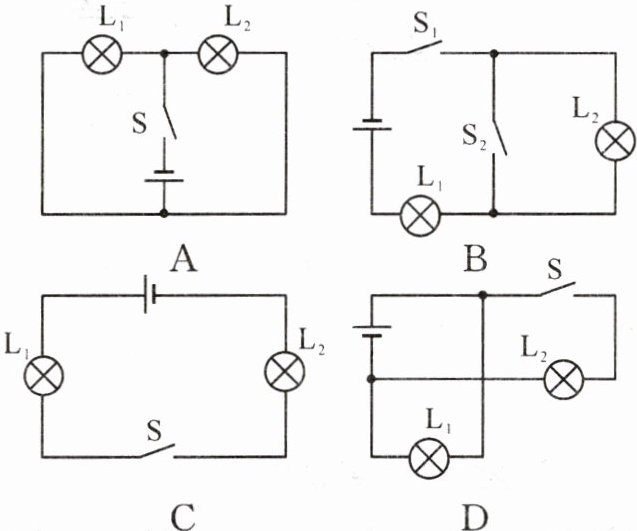

1. 如图所示的电路图中,开关闭合后,两个灯泡属于串联的是 (C)

答案： 1.C

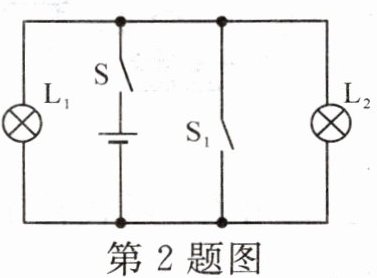

2. 在如图所示的电路中,先闭合开关 $ S $,再闭合开关 $ S_1 $,会产生的现象是 (C)

A.灯 $ L_1 $、$ L_2 $ 都亮
B.灯 $ L_2 $ 亮,$ L_1 $ 不亮
C.电源被烧坏
D.两灯全烧坏

答案： 2.C

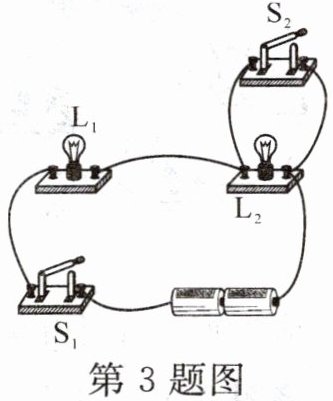

3. 如图所示电路,下列说法不正确的是 (B)

A.当闭合开关 $ S_1 $、$ S_2 $ 时,只有 $ L_1 $ 会发光
B.当闭合开关 $ S_1 $、断开 $ S_2 $ 时,$ L_1 $ 发光,$ L_2 $ 不会发光
C.只闭合开关 $ S_1 $,发现 $ L_1 $ 不发光,$ L_2 $ 发光,则故障可能是 $ L_1 $ 被短路
D.只闭合开关 $ S_1 $,发现 $ L_1 $ 和 $ L_2 $ 都不发光,则故障可能是 $ L_2 $ 断路

答案： 3.B
