《2025年名校课堂九年级物理上册北师大版3》

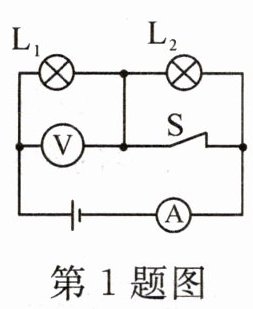

1. 如图所示, 灯泡 $ L_{1} $ 和 $ L_{2} $ (灯泡中只要有电流就能发光) 规格相同, 电源电压小于灯泡的正常工作电压且保持不变, 开关 $ S $ 由闭合到断开, 电路中 (D)

A.$ L_{1} $ 变亮, 电压表示数变小
B.$ L_{1} $ 变暗, 电流表示数变大
C.$ L_{2} $ 亮起来, 电压表示数变大
D.$ L_{2} $ 亮起来, 电流表示数变小

答案： D

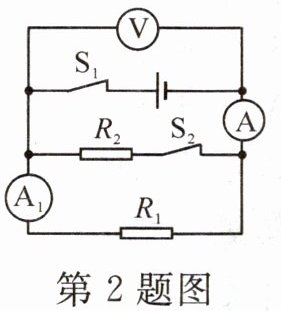

2. 在如图所示的电路中, 电源电压保持不变, 开关 $ S_{1} $、$ S_{2} $ 均闭合。当开关 $ S_{2} $ 由闭合到断开时, 电路中 (D)

A.电压表 $ V $ 的示数变小
B.电流表 $ A_{1} $ 的示数变大
C.电流表 $ A $ 的示数变大
D.电压表 $ V $ 示数与电流表 $ A_{1} $ 示数的比值不变

答案： D

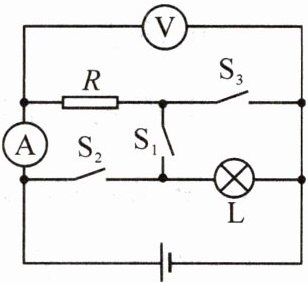

3. (2024·菏泽改编) 如图所示, 电源电压恒定。下列说法正确的是 (C)

A.只闭合 $ S_{1} $, 电阻 $ R $ 与灯泡 $ L $ 并联
B.只闭合 $ S_{1} $, 电压表测量电阻 $ R $ 两端电压
C.先闭合 $ S_{1} $, 再闭合 $ S_{2} $, 灯泡 $ L $ 亮度变大
D.先闭合 $ S_{1} $, 再闭合 $ S_{3} $, 电流表示数变小

答案： C

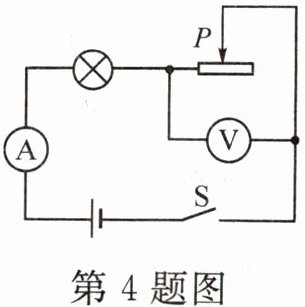

4. (2023·牡丹江) 如图所示, 电源电压不变, 闭合开关, 将滑动变阻器的滑片 $ P $ 向左移动, 下列说法正确的是 (C)

A.电流表示数变小
B.电压表示数变大
C.小灯泡变亮
D.滑动变阻器阻值变大

答案： C

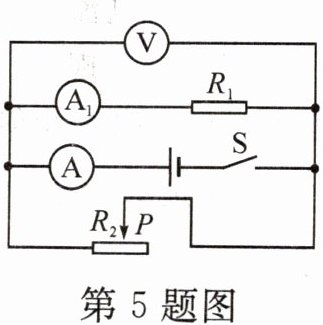

5. 如图所示的电路中, 电源电压保持不变, 闭合开关 $ S $, 当滑动变阻器的滑片 $ P $ 向右移动时, 下列说法中正确的是 (D)

A.电压表示数增大
B.电流表 $ A_{1} $ 示数增大
C.电流表 $ A $ 的示数不变
D.电流表 $ A $ 与电流表 $ A_{1} $ 示数的差值减小

答案： D
