类型 1 根据电路图连接实物图

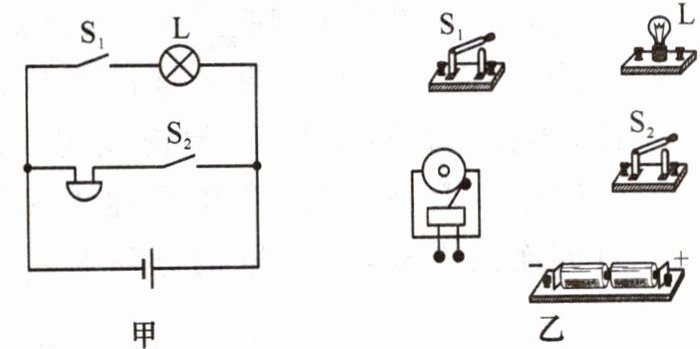

1. 请根据电路图连接实物图。

答案：

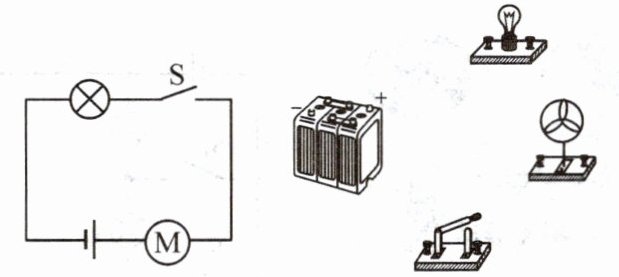

2. 请按电路图甲,用笔画线代替导线把如图乙所示的实物连起来。

答案：

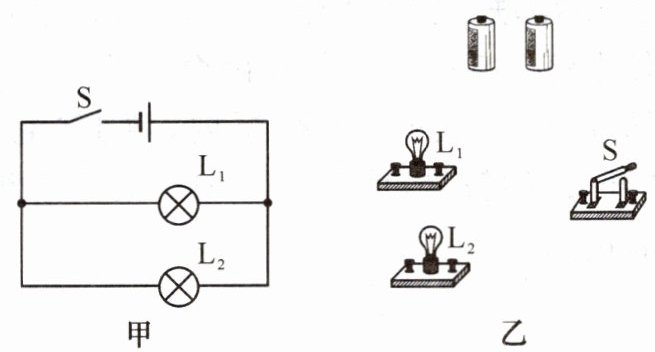

3. (2024·西安西咸新区期中)根据如图甲所示电路图,将图乙实物图用笔画线连接成完整电路。

答案：

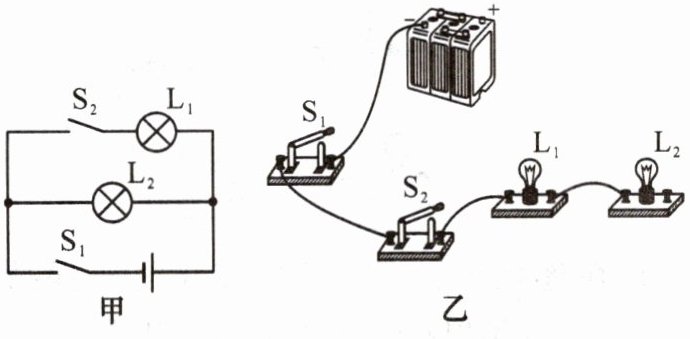

4. 根据电路图甲,请用笔画线代替导线连接实物图乙。

答案：

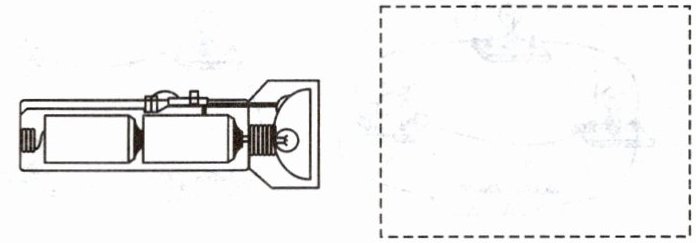

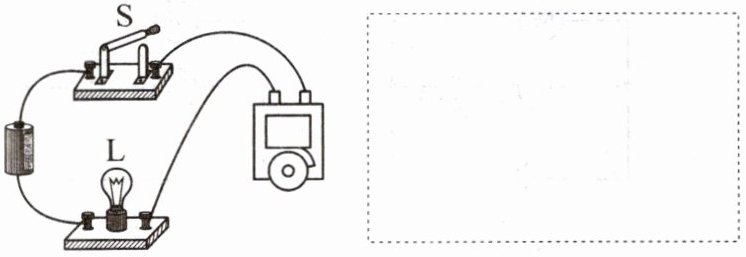

5. 如图所示,是手电筒的实物图,请在虚线框内画出手电筒的电路图。

答案：

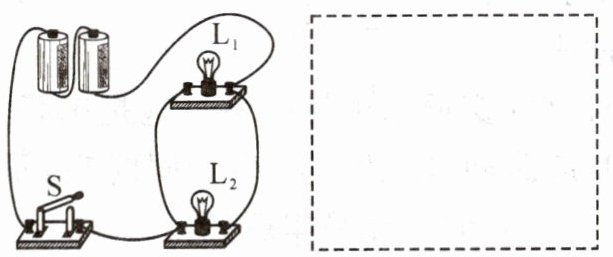

6. 根据实物图,在虚线框内画出对应的电路图。(电铃用符号“$\overset{\frown}{}$”表示)



答案：

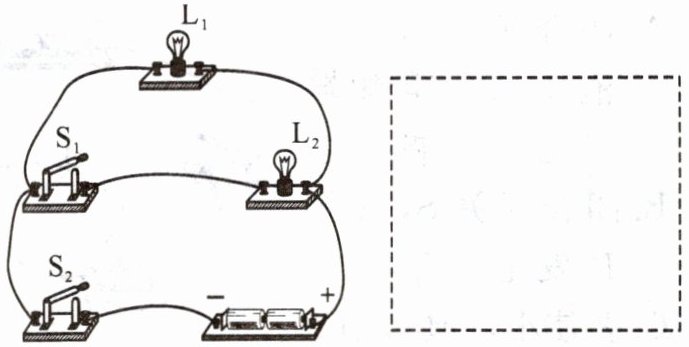

7. 请根据如图所示实物图,在虚线框内画出对应的电路图。

答案：

8. (2024·榆林高新区期中)请根据如图所示实物电路在虚线框内画出相应的电路图。

答案：
