《2025年名校课堂九年级物理上册北师大版3》

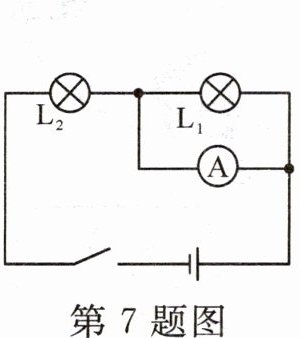

7. 如图所示，粗心的小强把电流表并联在了灯泡L₁的两端，此时如果闭合开关，一定会发生的现象是(A)

A.灯泡L₁不亮
B.电流表损坏
C.电源短路
D.灯泡L₂的灯丝烧断

答案： 7.A

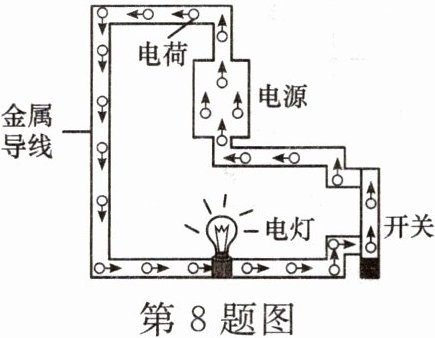

8. 【教材素材改编】如图所示，下列说法正确的是(D)

A.电源上端是正极
B.金属导线中发生定向移动的电荷是正电荷
C.电灯发光时，电源将电能转化为化学能
D.电灯发光说明电路中有电流

答案： 8.D

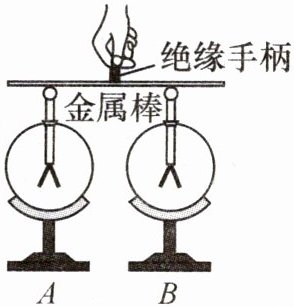

9. 如图所示，取两个相同的不带电的验电器A和B。用丝绸摩擦过的玻璃棒去接触验电器B的金属球后，验电器B带正电；图中是用带有绝缘手柄的金属棒将验电器A与验电器B连接起来的瞬间，此时金属棒中的电流方向是从B到A(填“从A到B”或“从B到A”)。

答案： 9.正　从B到A

10. 小丽在实验中用电流表测量电路中的电流，她用0～3A的量程进行测量，但是发现这一量程的刻度线数字不够清楚，于是她从0～0.6A的量程中读出指针的示数是0.46A，则电路中的实际电流值是2.3A。

答案： 10.2.3

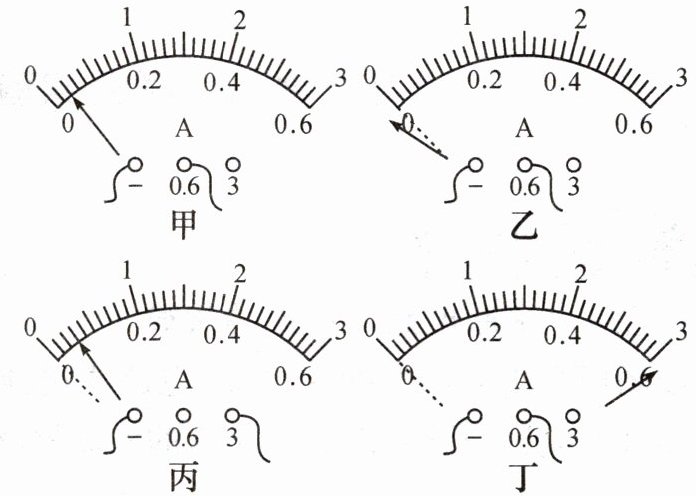

11. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验时，甲在连接电路前发现电流表指针偏转情况如图甲所示；乙、丙、丁闭合开关前，他们的电流表指针均指在零刻度线处，当闭合开关试触时，发现电流表指针摆动分别出现了如图乙、丙、丁所示的三种情况。
(1) 甲同学接下来应进行的操作是对电流表进行调零。
(2) 乙的问题：电流表的正、负接线柱在接线时接反了。
(3) 丙的问题：电流表所选的量程太大。
(4) 丁的问题：电流表所选的量程太小了。

答案： 11.
(1)对电流表进行调零　
(2)接反了　
(3)太大　
(4)电流表所选的量程太小了

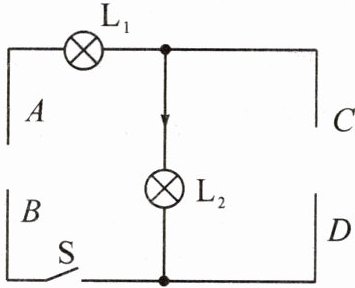

12. 如图所示，根据电路图中标出的电流方向，在图中的AB和CD间分别填上电池或电流表的符号。要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求。

答案：
12.

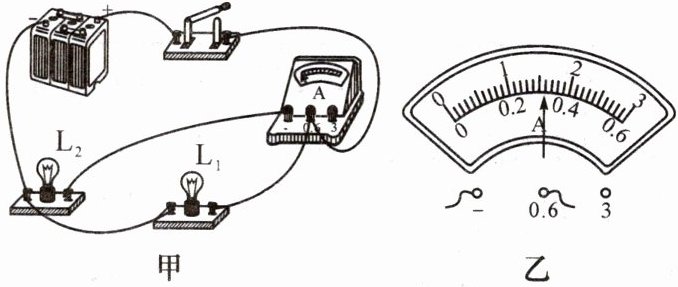

13. 在用电流表测电流的实验中：

(1) 连接电路时，开关应处于断开状态。
(2) 若某同学连接的电路如图甲所示，则电流表测的是灯$L_{2}$的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是0.32A。
(3) 图甲所示电路只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。

答案：
13.
(1)断开　
(2)$L_{2}$　0.32　
(3)
