7. 家庭电路中的电视、电冰箱和电灯是并联的。回到家中，按下开关，电灯亮了，开关与电灯是串联的；课间做眼保健操时，各班级的广播同时开播，同时停播，但是一个班级的坏了，不影响其他班级，则它们是并联的。

答案： 7.并 串 并

8. (2024·榆林榆阳区三模)《晋书·五行志》中记载道“衣中忽有火，众威怪之。”说的是人在脱衣服时出现了火光，这实质上是摩擦起电现象；脱下来的衣服会吸引头发，是因为带电体具有吸引轻小物体的性质。

答案： 8.摩擦起电 吸引轻小物体

9. 科技馆内有一个“静电球”，当人摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带上同种(填“同种”或“异种”)电荷而互相排斥结果。

答案： 9.同种 排斥

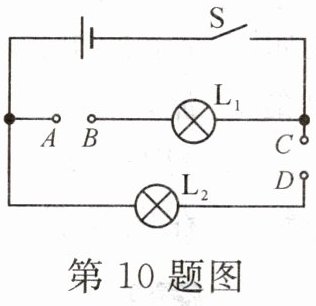

10. 如图所示，L₁、L₂是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将A、B和C、D分别连接起来，则L₁、L₂是并联的，若用导线只将B、D连接起来，则L₁、L₂是串联的，用导线只将A、C连接是绝对不允许的。

答案： 10.并 串 A、C

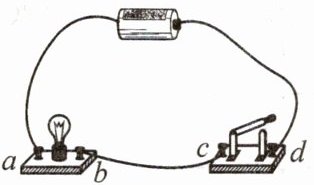

11. 如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮。于是小文用一根导线检查故障所在：

①闭合开关，将导线连接在b、d之间，发现灯亮了；
②闭合开关，将导线连在b、c间，灯不亮；
③闭合开关，将导线连在c、d间，灯亮了。
根据以上操作分析：电路故障出现在c、d间；故障是开关断路。

答案： 11.c、d间 开关断路

12. 根据如图所示的实物图，在虚线框内画出对应的电路图。

答案：

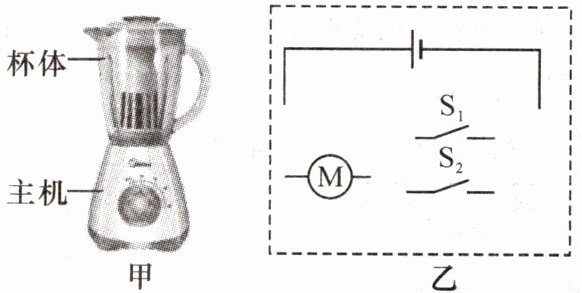

13. 如图甲所示的是某榨汁机的外形图。为保障安全，人们给该品牌的榨汁机设置了电源开关S₁和安全开关S₂，当杯体放在主机上时，安全开关S₂自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁。请按以上要求在图乙中用横平线或竖直线代替导线，画出该榨汁机的电路图。

答案：
13.

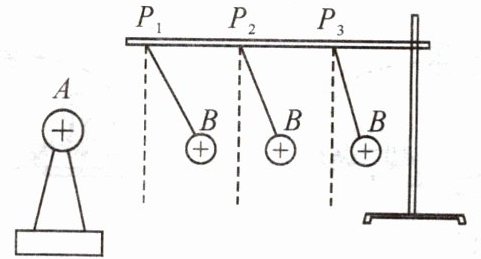

14. 【教材习题改编】小西参观科技馆时，一组静电实验给他留下了深刻的印象。回来后，他把实验情景绘成如图所示的平面示意图。图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的轻质小球。先后将小球B悬吊在距离A球远近不同的P₁、P₂、P₃处，小球偏离竖直方向说明的电荷间的相互作用规律是同种电荷相互排斥。请你根据图示情景，提出一个可探究性问题：电荷间的作用力大小与电荷间的距离有关吗？

答案： 14.同种电荷相互排斥 电荷间的作用力大小与电荷间的距离有关吗
