《2025年名校课堂九年级物理上册北师大版3》

6. (2024·自贡)如图所示是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为(D)

A.A和B
B.B和C
C.B和D
D.A和D

答案： D

7. 如图所示为滑动变阻器接入电路的两种情况，当滑片P向右移动时，变阻器接入电路的电阻的变化是(D)

A.甲减小，乙增大
B.甲增大，乙减小
C.甲增大，乙增大
D.甲减小，乙减小

答案： D

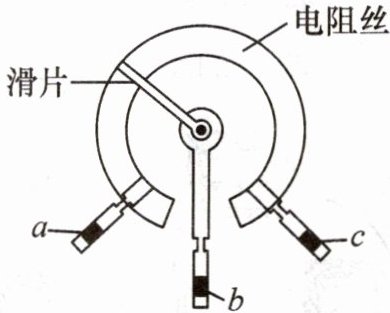

8. (2024·榆林高新区期中改编)如图为可调亮度台灯的电位器结构图，a、b、c是它的三个接线柱，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列说法正确的是(D)


A.电位器与灯泡并联
B.电位器的原理和滑动变阻器不同
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，逆时针转动旋钮时灯泡变暗

答案： D

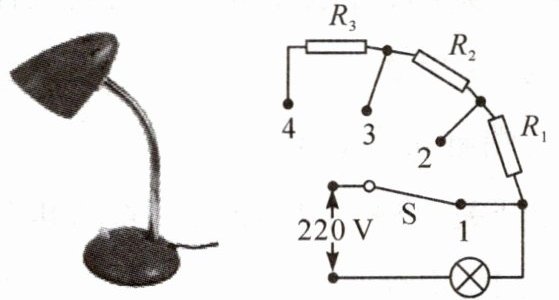

9. 新考向 工程实践 如图是一台家用台灯和其工作原理图，台灯工作时开关接触触点1、2、3、4中的任一个，灯都发光，只是亮度有所变化。若要灯最暗，开关应接触触点4(填“1”“2”“3”或“4”)，此时接入电路中的电阻相当于变长(填“长”或“短”)了，电阻阻值变大(填“变大”或“变小”)。

答案： 4　长　变大

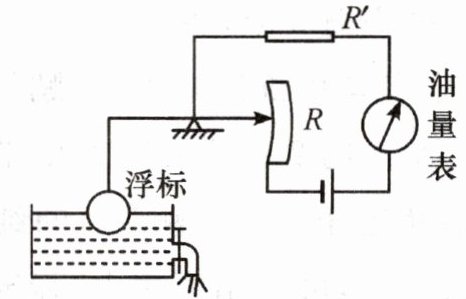

10. 如图所示是一种自动测定油箱内油量的装置的示意图，R是滑动变阻器，它的金属滑片是杠杆的一端。

(1) 图中的油量表是电流(填“电压”或“电流”)表。
(2) 当油箱内的油量减少时，滑片将向上(填“上”或“下”)移动，R接入电路的电阻变大(填“变大”或“变小”，下同)，通过电路的电流将变小，油量表的读数将变小。
(3) 定值电阻R'在电路中的作用是保护电路。

答案：
(1)电流　
(2)上 变大 变小 变小
(3)保护电路

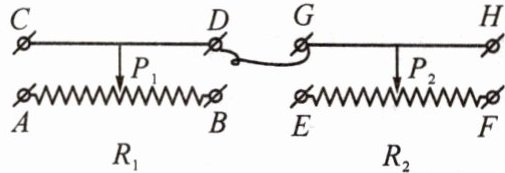

11. 【教材习题改编】两个滑动变阻器R₁、R₂分别标有“20Ω 2A”和“50Ω 1A”字样，将这两个滑动变阻器的D、G接线柱用导线连接起来，如图所示。则：

(1) 若把A、H两个接线柱接入电路，将滑片P₁向左移动时，接入电路的电阻将变小(填“变大”“变小”或“不变”)，此时，电路中允许通过的电流的最大值为2A。
(2) 若把B、E两个接线柱接入电路，要使接入电路的电阻值最大，应将滑片P₁移到A端，并把滑片P₂移到F端，此时，电路中允许通过的电流的最大值为1A。

答案：
(1)变小　2　
(2)A　F　1
