《2025年名校课堂九年级物理上册北师大版3》

1. 把电路中的用电器依次连接起来，这种连接方式称为串联。把电路中的用电器并列地连接在电路中的两点之间，这种连接方式称为并联。

答案： 1.依次 并列地

2. 按照串联方式连接起来的电路叫作串联电路。按照并联方式连接起来的电路叫作并联电路。

答案： 2.串联 并联

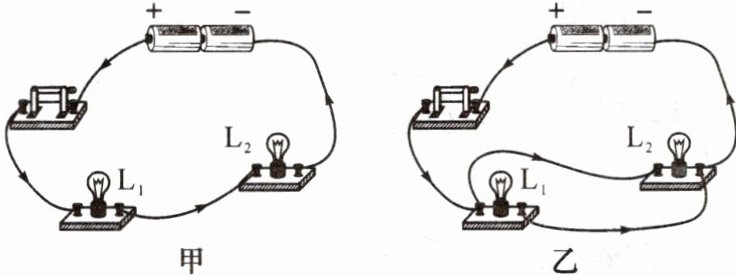

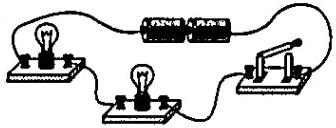

1. 如图是两种常见的电路连接方式。箭头表示闭合开关后电路中电流的方向。

(1) 图甲中，小灯泡 $ L_{1} $ 和 $ L_{2} $ 是串联的，闭合开关，两灯都能发光，电流有一条路径；若摘下小灯泡 $ L_{1} $，则小灯泡 $ L_{2} $不能(填“能”或“不能”)继续发光。
(2) 图乙中，小灯泡 $ L_{1} $ 和 $ L_{2} $ 是并联的，闭合开关，两灯都能发光，电流有两条路径；若摘下小灯泡 $ L_{1} $，则小灯泡 $ L_{2} $能(填“能”或“不能”)继续发光。

答案： 1.
(1)串 一 不能
(2)并 两 能

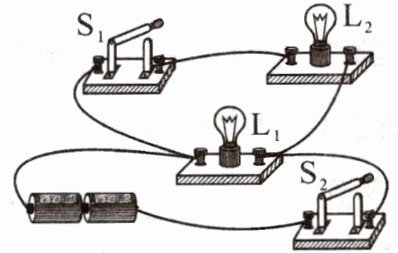

2. 如图所示，闭合开关 $ S_{1} $、$ S_{2} $，灯泡 $ L_{1} $、$ L_{2} $ 是并联(填“串联”或“并联”)的，再断开开关 $ S_{1} $，灯泡 $ L_{1} $发光，灯泡 $ L_{2} $不发光。(后两空填“发光”或“不发光”)

答案： 2.并联 发光 不发光

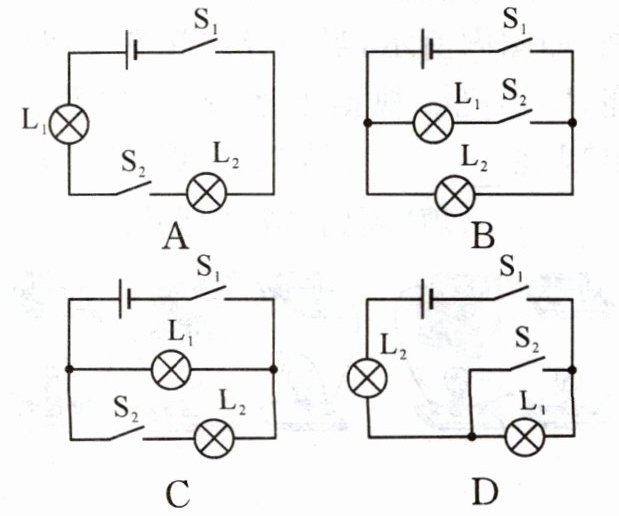

3. (2024·北京朝阳区期末)在如图所示的电路中，闭合所有开关后，灯泡 $ L_{1} $ 和 $ L_{2} $ 串联的是(D)

答案： 3.D

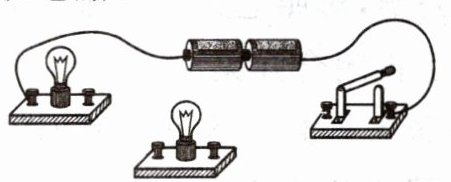

4. 请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。

答案：
4.

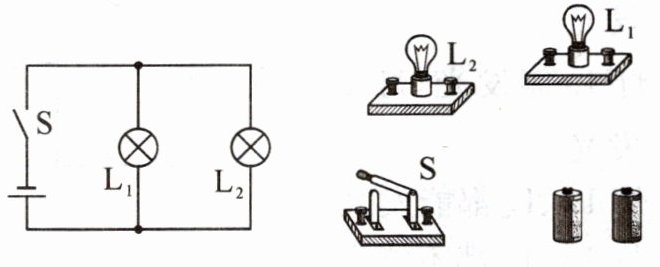

5. 请根据电路图，把实物元件用线连接起来。(注意：实物图导线不得交叉)

答案：
5.

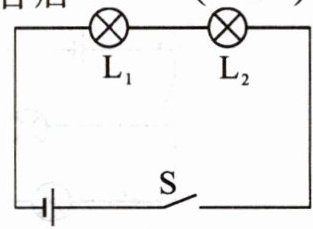

6. 如图所示的电路中，若 $ L_{2} $ 的灯丝断了，而电路其他部分完好，则开关 $ S $ 闭合后(D)


A.$ L_{1} $ 发光，$ L_{2} $ 不发光
B.$ L_{1} $ 不发光，$ L_{2} $ 发光
C.$ L_{1} $ 和 $ L_{2} $ 都发光
D.$ L_{1} $ 和 $ L_{2} $ 都不发光

答案： 6.D

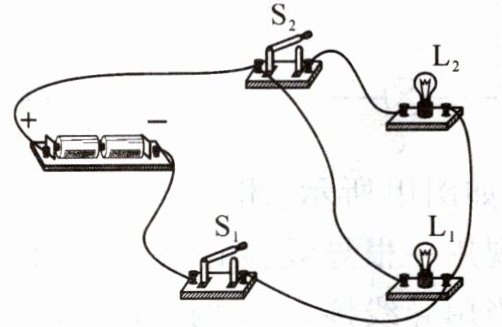

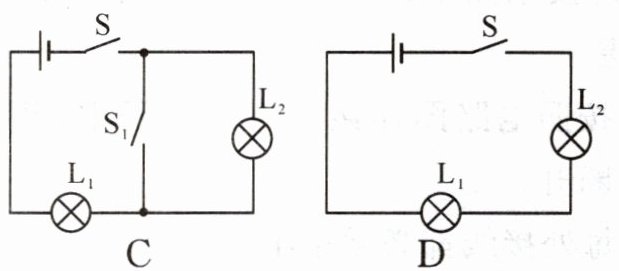

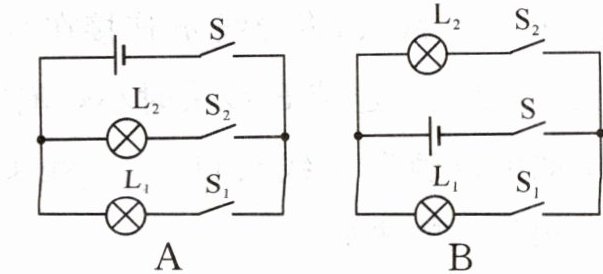

7. (2024·西安新城区期中)下列选项中，与如图所示的实物电路对应的电路图是(C)

答案： 7.C
