《2025年名校课堂九年级物理上册北师大版3》

7. 如图所示，连入电路中的灯泡$L_1$、$L_2$、$L_3$，各自允许通过的最大电流分别为$I_1$、$I_2$、$I_3$，且$I_1＞I_2＞I_3$，为保证电路安全，则此部分电路中允许通过的最大电流是(A)


A.$I_3$
B.$I_2$
C.$I_1$
D.$I_1+I_2+I_3$

答案： 7.A

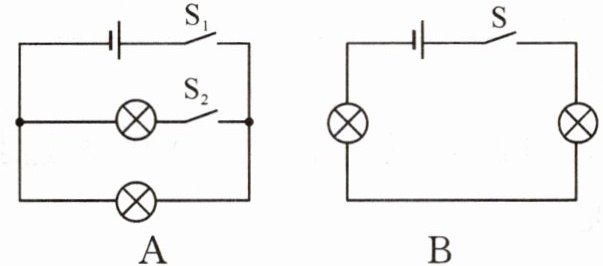

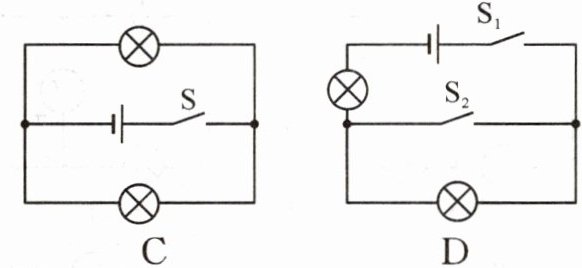

8. 如图所示的四个电路中，所有开关均闭合后，通过两个灯泡的电流一定相等的是(B)

答案： 8.B

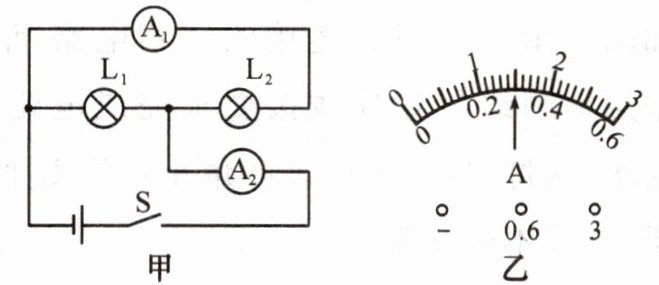

9. 电路如图甲所示，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡$L_1$和$L_2$的电流分别为(D)


A.$1.5A$，$0.3A$
B.$1.2A$，$1.2A$
C.$0.3A$，$0.3A$
D.$1.2A$，$0.3A$

答案： 9.D

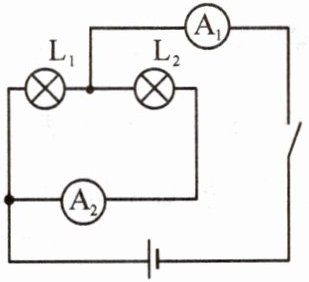

【变式】 如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时通过灯$L_1$和$L_2$的电流之比为(D)


A.$1:5$
B.$1:4$
C.$5:1$
D.$4:1$

答案： [变式]　D

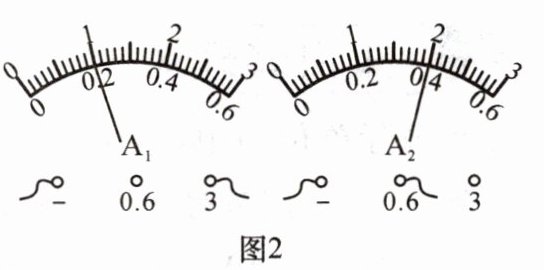

10. 如图1所示电路，闭合开关$S$后，两电流表示数如图2所示。甲是电流表$A_{1}$，通过$L_1$的电流是0.6$A$，通过$L_2$的电流是0.4$A$。

答案： 10.$A_{1}$ 0.6 0.4

11. 新考向 日常生活 某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏规格不同的照明灯，它们都是并联的。若它们正常工作时的电流分别是$0.9A$、$800mA$、$1.3A$、$0.18A$和$250mA$，且干路中的电流不允许超过$5A$，那么这些用电器能(填“能”或“不能”)全部同时工作。

答案： 11.并　能

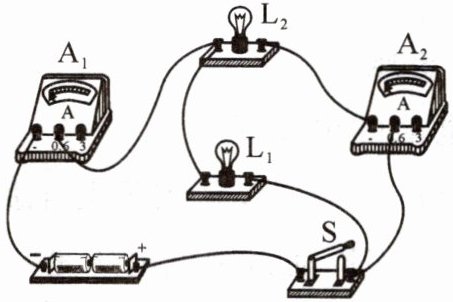

12. (2023·天津)在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表$A_1$、$A_2$的示数分别为$0.5A$和$0.3A$，则通过小灯泡$L_1$的电流为0.2$A$，通过小灯泡$L_2$的电流为0.3$A$。

答案： 12.0.2 0.3

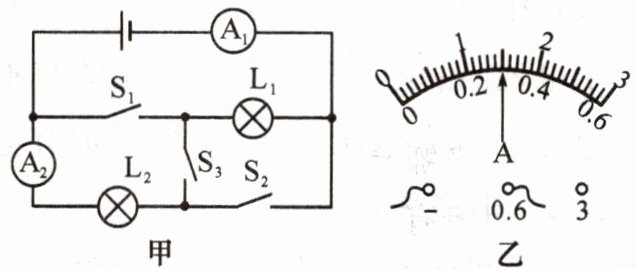

13. (2024·西安长安区期末)认真观察电路图甲，分析并解答下面的问题：

(1)当只闭合$S_3$时，电流表$A_1$的示数=(填“$＞$”“$＜$”或“$=$”)电流表$A_2$的示数。
(2)当只闭合$S_1$、$S_2$时，灯泡$L_1$和$L_2$并(填“串”或“并”)联；电流表$A_2$示数如图乙所示，电流表$A_1$的示数为$0.8A$，则通过$L_1$的电流$I_1$是0.5$A$。

答案： 13.
(1)=　
(2)并 0.5
